IV.API Siemens
S7-400 :
IV. 1 Description de l'API
S7-400 :
C'est un micro- API destiné aux applications de
commande et de régulation dans le monde de l'industrie
manufacturière et du contrôle de processus. Il représente
une solution compacte et économique.
Fig. IV.1 : Programmation d'un API Siemens en
Step7
IV. 2. Programmation en
Step7
Les API siemens de gamme Simatic, en particulier les S7-400 se
programme sous le logiciel de programmation Step7 en utilisant les
différents langages de programmation comme :
· Schéma à contacts
« Ladder »
· Logigramme « LOG »
· List d'instruction « LIST »
Tous les automates SIMATIC fonctionnent de façon
cyclique. Le cycle commence par la lecture des états des entrées
et leur transfert dans la mémoire image des entrées M.I.E.
Cette mémoire image est la source d'approvisionnement
du programme pour son exécution. En cours de traitement, le programme
range les résultats des opérations dans la mémoire image
des sorties M.I.S.
A la fin du programme, les états contenus dans la MIS
sont transférés aux sorties physiques, et le cycle reprend au
début.

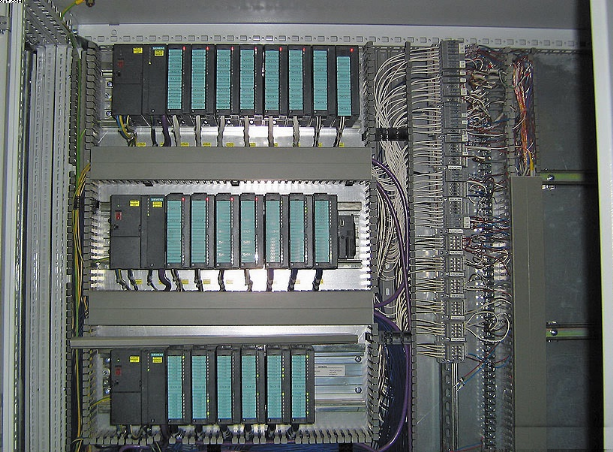

Fig. IV.2 : Photo des module d'un Siemens SIMATIC
S7-400
|
