Conception et implémentation d'une base de données à  référence spatiale dans le cadre de la gestion post-crise des infrastructures et équipements de la ville de Bouaké et Côte d'Ivoire

( Télécharger le fichier original )
par TIEMOKO OUATTARA
Institut International d'Ingénierie de l'Eau et de l'Environnement - Master (2) en Gestion des Infrastructures et Equipements Communaux 2008


précédent sommaire suivant

Bitcoin is a swarm of cyber hornets serving the goddess of wisdom, feeding on the fire of truth, exponentially growing ever smarter, faster, and stronger behind a wall of encrypted energy

V.3.Base de données Centralisée

Le principal résultat est la mise en place d'une base de données centralisée. En effet, au delà de l'aspect quantitatif des données acquis, les points qui suivent :

- la structuration des données avec le moins de redondance possible;

- la prise en compte de la structure duale de l'information (géographique et descriptive); - la mise en évidence des relations entre entités,

sont incontestablement les principaux aboutissements de cette étude.

Cette base de données centralisée, appelée Personal Geodatabase sous ArcCatalog, prend en charge le stockage, la gestion et la mise à jour des entités géométriques et tabulaires à travers un Système de Gestion de Bases de Données Relationnelles (SGBDR) standard.

Conception et implémentation d'une base de données à référence spatiale dans le cadre de la gestion post-crise des infrastructures et équipements de la ville de Bouaké en Côte d'Ivoire.

V.3.1.Architecture de la base de données

L'architecture complète de la Personal Geodatabase est présentée suivant les quatre (4) diagrammes ci-dessous.

Nota : Ces diagrammes ont été générés par l'utilisation d'un script

« GeodatabaseDiagrammer.dll" », téléchargé sur le site Internet de ESRI.

V.3.1.1. Base de données voirie urbaine

V.3.1.2. Base de données approvisionnement en eau potable

V.3.1.3. Base de données cadastre et patrimoine public

Conception et implémentation d'une base de données à référence spatiale dans le cadre de la gestion post-crise des infrastructures et équipements de la ville de Bouaké en Côte d'Ivoire.

V.3.1.4. Base de données gestion de projets

Conception et implémentation d'une base de données à référence spatiale dans le cadre de la gestion post-crise des infrastructures et équipements de la ville de Bouaké en Côte d'Ivoire.

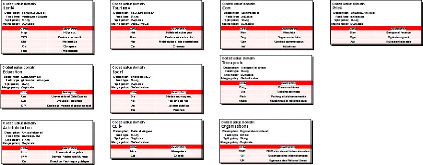

V.3.1.5. Domaines

Les domaines (cf. figure 23) suivants ont été définis pour la base de données.

V.3.2.Renseignement de la base de données

La Personal Geodatabase offre la possibilité de travailler en dédoublement à la fois sur ArcGIS et Microsoft Access.

V.3.2.1. Sous ArcGIS

Sous ArcGIS, ArcMap est utilisé en mode édition pour le renseignement des attributs descriptifs, géographiques et la forme géométrique des entités.

La figure ci-dessous présente un exemple de possibilité de renseignement des attributs de l'entité « Troncon_Voie » sous ArcMap.

Figure 42 : Aperçu d'un écran de saisi sous ArcMap
