IV. ECHANTILLONNAGE DES SOLS (sol samplings)
Nous avons executé ce programme cette méthode
d'échantillonnage de sol ayant pour mettre en évidence les
disperssions géochimiques des sols.
1. Matériels utilisés
- GPS (Global Positionning
System) ;
- Boussole avec clinomètre ;
- Porte mine ;
- Clinoruler ;
- Protector ;
- Sacs à échantillons et scellés ;
- Décamètre de 50 m
- Bèche ;
|
- Etiquette d'aluminium ; - Marqueur ;
- Burin ; - Loupes;
|
22
Pour réussir cette application, nous avons usé
certains documents :
- Manuel de procedure «Field Procedures, Logging Forms
and Codes»;
- Carnet de terrain;
- Fiche d'échantillonnage de sol ;
- Carnet d'échantillonnage ;
- Papier millimétré ;
2. Méthodes et procédés de
prospection
La cartographie englobent les autres programmes comme le
layonnage qui consiste à tracer les lignes d'échantillonnages,
l'échantillonnage sur les affleurements, échantillonnage du sol,
la cartographie sur le papier millimétré qui consiste à
reporter tous les éléments observés sur terrain sur la
carte (sentier, affleurements, éboulis, pente, sommet, les
vallées...) etc. Comme les couches sont orientée est- ouest les
layons (lignes d'échantillonnages) seront orientées nord-sud.
En pratique, on trace une ligne de base orientée
matérialise la direction des couches, pour notre secteur c'est est-ouest
ainsi les lignes d'échantillonnages sont tracés
perpendiculairement à la ligne de base (N-S) donc perpendiculairement
à la direction des couches. Cette direction est tracée par
visée à la boussole et le GPS dirige le retrouvaille de point
d'échantillonnage, mais aussi par visée à la boussole,
à l'aide du mètre ruban, en cas de perte de signale sous un
canope fermé, on peut facilement retrouver les points.
Les travaux sont faciliter, les points
d'échantillonnages sont préétablis au fly camp, puis
insérés au GPS pour les retrouver plus facilement par le go to
car les layonnage; par conséquent la maille d'échantillonnage est
réduite à 40 m entre points d'échantillonnage sur un
même layon avec une équidistance entre layon de 160m,
l'échantillonnage et ainsi fait sur une maille rectangulaire
Au point retrouvé, on creuse un puits
d'échantillonnage de 40 cm de profondeur où l'influence des
racines est microorganismes pélagiques est réduite et en dessous
de l'Horizon humifère, un échantillon de sol d'environ 2Kg est
tiré au fond du puits,
la profondeur du puits sera de 40 Cm révolue
après échantillonnage, sa profondeur finale est marquée
sur le log sheet. L'échantillon de sol tiré de ce puits est
décrit, (voire la fiche de description de l'échantillonnage de
sol et commentaire), emballé dans les sacs à échantillon,
on y adjoins sur papier, le numéro correspondant, on complète le
carnet d'échantillons et on
23
introduit l'étiquette correspondante dans le sac
à échantillon et en fin on le scelle par carca plastic. Au
clinomètre, on mesure la valeur de la pente, lorsque la pente est forte
(environ 45°), généralement le sol est transporté.
Mais aussi fragments de quartz dans les déblais, ce sol pourrait
être qualifié de sol résiduel tout en estimant son
pourcentage, tous ces éléments font rubriques sur la fiche de
description de l'échantillonnage.

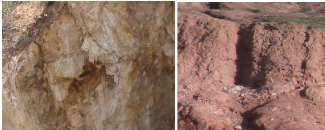

Figure 4. Image des travaux
d'échantillonnage de sol,
Lors de l'échantillonnage, on soutire un des six
étiquettes dans un carnet étiquettes qu'on prendra comme
échantillon témoins. Ces échantillons témoins sont
étudiés d'avance (composition connue d'avance)
généralement 0% des métaux, on l'introduit dans le lot des
échantillons pour leur expédition au laboratoire en vue de
confirmer les résultats globaux. Ceci est valable pour tous les types
d'échantillonnage. Les cordonnées locales sur l'étiquette
d'aluminium sont complétée pour introduction dans le puits puis
on remblaye. On place un piquet portant sur bande rôle, les
cordonnées locales de l'échantillon au point
d'échantillonnage ou sont écrites sur un arbre toues choses
immobiles plus proche du site.
L'échantillonnage est dupliqué, et ce
deuxième échantillon est fait à chaque
20ème échantillon. Elle concerné le même
puits mais par prudence on exécute un autre puits à quelques cm
près du premier pour ne pas échantillonner plus en profondeur de
peur à dépasser l'horizon d'échantillonnage d'où
conséquence, la non quantitativiste des anomalies de sol.
Dans la vallée ou généralement lorsque le
site visé est dans le lit ou aux extrêmes où influent les
alluvions de cette dernière, on tire quatre échantillons plus ou
moins distants sur une maille carrée de quelques mètres de
côté on en réalise un composite de 2 Kg
d'échantillon de sol.
24
SOIL SAMPLING
Project: LUBERO. Grid: MUSASA... Logged/Sampled by:
STUDENTS OF UCNDK Date: 06-DEC-2013
Sam ple Num ber
|
Eastin
g
(Local
)
|
Northing (Local)
|
Easting (UTM) WGS 84
|
Northing (UTM) WGS 84
|
Elev
. (m)
|
Soil Type
|
Sample Depth (cm)
|
Grai n Size
|
Colour
|
Te xtu re
|
Rock Frags.
|
Qtz Frag s %
|
Land Use
|
Slope(°)
|
Typ e
|
%
|
Ang le
|
Directi on
(Down)
|
001
|
|
|
0735900
|
9990030
|
|
TS
|
40
|
CA
|
Dark yellow brown
|
ET
|
|
|
0,01
|
CU
|
25
|
65
|
002
|
|
|
0735900
|
9990070
|
|
TS
|
40
|
CT
|
Medium brown
|
FG
|
|
|
0,01
|
CU
|
25
|
93
|
003
|
|
|
0735900
|
9990110
|
|
TS
|
40
|
CY
|
Dark yellow brown
|
ET
|
|
|
-
|
CU
|
40
|
46
|
004
|
|
|
0735900
|
9990150
|
|
RS
|
40
|
SA
|
Light brown
|
FG
|
|
|
0,10
|
CU
|
45
|
52
|
005
|
|
|
0735900
|
9990190
|
|
TS
|
40
|
SY
|
Dark yellow brown
|
FG
|
|
|
0,10
|
FO
|
30
|
250
|
006
|
|
|
0735900
|
9990230
|
|
TS
|
40
|
SY
|
Dark yellow brown
|
FG
|
|
|
0,10
|
FO
|
25
|
208
|
007
|
|
|
0735900
|
9990270
|
|
TS
|
40
|
SY
|
Dark yellow brown
|
FG
|
|
|
0,01
|
FO
|
30
|
220
|
008
|
|
|
0735900
|
9990310
|
|
TS
|
40
|
SY
|
Dark yellow brown
|
FG
|
|
|
0,01
|
FO
|
34
|
308
|
009
|
|
|
0735900
|
9990350
|
|
TS
|
40
|
SS
|
Yellow brown
|
FG
|
|
|
0,05
|
FO
|
42
|
320
|
010
|
|
|
0735900
|
9990390
|
|
TS
|
40
|
CS
|
Dark yellow brown
|
FG
|
|
|
0,01
|
FO
|
40
|
300
|
011
|
|
|
0735900
|
9990430
|
|
TS
|
40
|
SY
|
Dark yellow brown
|
FG
|
|
|
0,02
|
FO
|
44
|
302
|
012
|
|
|
0735900
|
9990470
|
|
AL
|
40
|
SY
|
|
FG
|
QT
|
1
|
1
|
FO
|
0
|
0
|
25
|
