INTRODUCTION GENERALE
Avec l'avènement des TIC, toutes les entreprises se
doivent d'automatiser leur traitement des données pour s'attendre
à de meilleurs résultats ; à cet effet l'installation d'un
domaine devient indispensable dans la mesure où on veut gérer en
même temps les données, les utilisateurs et les accès
utilisateurs à ces données. C'est pourquoi dans ce cas il est
recommandé la création d'un réseau informatique
d'entreprise géré par un contrôleur de domaine. C'est dans
cette optique qu'au cours de notre stage il nous a été
demandé de mettre en place un contrôleur de domaine et gestion
d'annuaire sous Mandriva Directory Server 5.
En effet Mandriva Directory Serveur (MDS) constitue la
fondation du système de gestion des identités, de
l'administration du service d'annuaire et de la gestion des services
réseaux. La gestion des identités et des accès aux
données devenant de plus en plus délicat, il était urgent
de réfléchir à une solution qui corresponde aux exigences
de l'entreprise en termes de cout et service rendu ; le choix aura donc
été porté sur le Mandriva Directory Server 5 pour sa
convivialité, son niveau de sécurité et sa
flexibilité. A cet effet ils a nous donc été
demandé de mettre en place un contrôleur de domaine sous Mandriva
Directory Server 5.
Dans un premier temps il a été question de
l'entreprise, les outils de travail et l'obtention du logiciel par
téléchargement à partir d'un lien disponible dans le site
internet de Mandriva ; après avoir téléchargé le
logiciel nous l'avons fait graver sur un DVD Rom.
Nous avons ensuite installé le système sur un
ordinateur choisi et respectant la configuration minimale.
Nous avons fait configuration de base après
l'installation et ensuite nous avons fait les configurations avancées
liées aux utilisateurs, aux données, aux utilisateurs et la
gestion du serveur.
Enfin nous avons comparé Mandriva Directory Server aux
autres gestionnaires d'annuaires.
Chapitre 1
PRESENTATIONS
1.1. PRESENTATION DE L'ENTREPRISE
Créée en octobre 2000 à Douala, la SOCIETE
D'ETUTE ET DES TRAVAUX est née des besoins pressant de AES Sonel
d'étendre son réseau de distribution.
La SOCIETE D'ETUTE ET DES TRAVAUX opère entre autre ans
les domaines suivants :
- La construction et l'entretient des lignes hautes tension ;
- Le BTP ;
- Les travaux d'entretien des pylônes de
télécommunication.
Son siège social est situé à Douala et plus
précisément au quartier Bonapriso.
1.2. PRESENTATION DES OUTILS DE TRAVAIL
Pour un meilleur traitement de ses données, la SOCIETE
D'ETUTE ET TRAVAUX dispose d'un parc informatique composé de :
· 08 postes de travail client ;
· 01 serveur ;
· 02 imprimantes ;
· 01 routeur ADSL.
Les postes de travails client fonctionnent tous sous Windows
XP alors que le serveur nouvellement installé fonctionne sous Mandriva
Directory Server 5, le routeur sert de passerelle pour la connexion internet de
l'entreprise et enfin concernant les imprimantes une gère exclusivement
les travaux du bureau d'étude et l'autre ceux du reste de
l'entreprise.
On ne saurait commencer ce travail sans parler en quelques mots
de Linux et de l'environnement de travail en définissant quelques termes
et expressions :
Les variantes de Linux : c'est
l'assemblage d'un ensemble de logiciels autour d'un noyau Linux afin de fournir
un système clé en main.
L'historique de Linux : En 1991, un
jeune étudiant finlandais de l'Université de Helsinki, Linus
Torvalds fit l'acquisition d'un 386 IBM et comme le système
d'exploitation standard (MSDOS/Windows 3.1) ne lui convenait pas, il
décide d'écrire lui-même une nouvelle monture d'UNIX (les
versions d'UNIX disponibles à l'époque étant trop
chères pour sa bourse). Afin de l'aider dans sa tâche, il fait
appel à la bonne volonté d'autres programmeurs. Il se forme ainsi
une équipe solide de programmeurs talentueux prête à
relever ce défi monumental.
D'autres programmeurs rejoignirent le projet et l'union de
leurs efforts donnait naissance à un noyau de système
d'exploitation (un kernel) : Linux. Tous ces programmeurs et plusieurs autres
du monde entier enrichirent le noyau de Linux, créant des logiciels, des
outils pour faciliter l'installation du système, ceci engendra la
naissance de différentes versions installables appelées
distributions.
Trois ans après sa naissance, en 1994, la
première version complète de Linux est offerte au grand public.
C'était déjà un système d'exploitation prometteur,
fonctionnant dans un espace mémoire très réduit (moins de
2Mo) à une vitesse phénoménale. Ce système,
entièrement gratuit, possédait des fonctions dignes des
systèmes d'exploitation valant des centaines de dollars.
En 1994, à l'apparition de la première version
complète de Linux (version 1.0), il y avait environ 125 000 utilisateurs
actifs de Linux. Trois ans plus tard, le nombre d'utilisateurs estimé
est monté à 3 000 000 et ne cesse d'augmenter depuis.
Ce qui fait un des gros avantages de Linux, c'est la GPL
(General Public Licence). Cette licence régit un principe fondamental de
l'esprit de Linux (qui doit être accepté par tout utilisateur),
celui de la liberté du système d'exploitation et des logiciels.
Ainsi, tout logiciel placé en GPL peut être copié,
redistribué, modifié, trituré dans tous les sens à
partir du moment où les sources sont disponibles gratuitement. Ce
dernier point est très important, si vous modifiez les sources de Linux
ou de tout logiciel en GPL, vous devrez livrer les fichiers sources
modifiés avec vos nouveaux programmes ou tout du moins les rendre
accessibles à quiconque en fait la demande.
Téléchargement : Transfert
de programmes ou de données d'un ordinateur vers un autre.
Ftp : File transfert Protocol qui est un
Protocol de communication qui permet de transférer des fichiers d'un
ordinateur à un autre
Services d'annuaires : est un service de
gestion d'une bibliothèque (imprimée ou électronique) mise
à jour régulièrement qui regroupe des informations (nom,
adresse,
coordonnées, etc.) sur les membres d'une association,
d'une entreprise ou d'un organisme professionnel, ou sur les abonnés
à un service.
Domaine : c'est un ensemble
d'ordinateurs connectés entre eux et possédant une
caractéristique commune.
Mandriva Directory Server : c'est une
distribution de Linux qui a pour
caractéristique principale la gestion des services
d'annuaires pour une entreprise
1.3. TELECHAGEMENT DES OUTILS DE TRAVAIL
Mandriva Directory Server 5 est une des distributions entreprise
de Linux qui s'obtient par téléchargement d'une version test.
Apres avoir rempli le formulaire de téléchargement (Figure 1)
Mandriva Directory Server 5 est téléchargé à partir
d'un lien ftp http://download.trial.mandriva.com/
EnterpriseServer5/iso/updates/5.1/MES5- corporate-5.1-i586.iso présent
dans le site internet de mandriva.
Figure 2.1 : Formulaire à remplir pour
accéder au téléchargement
Une fois le lien ftp copié, il est utilisé pour
télécharger MDS 5 à l'aide d'un utilitaire de
téléchargement ; le fichier issu de téléchargement
a une extension .iso ce qui fait de ce fichier une image de gravable. La
gravure de ce fichier donne un DVD bootable de Mandriva Directory Server 5.
INSTALLATION DE MANDRIVA DIRECTORY
SERVER
5
Chapitre 2
2.1. Préinstallation
Insérez le CD/DVD Mandriva Enterprise Server 5 dans le
lecteur CD/DVD de votre serveur. Démarrez celui-ci. Si le
démarrage s'est bien effectué sur le support amovible,
l'écran de la Figure 3.1 apparaît. Sinon, modifier la
séquence de démarrage définie dans le BIOS afin de
définir le lecteur CD/DVD prioritaire (voir le manuel de votre
matériel).
Figure 2.1 : Choix du type
d'installation
Le lancement de l'installation se fait par défaut en
mode graphique. Toutefois, vous pouvez passer en installation en mode texte.
Tapez alors Esc avant le chargement de l'interface graphique.
Figure 2.2 : Installation en mode
console
L'écran de la Figure 3.2 vous propose alors une
interface en mode texte et la possibilité de définir des options
spécifiques de démarrage. Les plus utilisés sont les
suivantes :
· vgalo : si vous avez essayé
une installation normale et qu'il vous a été impossible de voir
l'interface graphique, vous pouvez essayer d'utiliser une résolution
d'écran plus basse. Cela peut arriver avec certaines cartes graphiques,
de sorte que Mandriva Linux vous donne la possibilité de contourner ce
problème dû le plus souvent à des cartes obsolètes.
Pour essayer l'installation en basse résolution, tapez vgalo à
l'invite de commande.
· text : si vous utilisez une
très vieille carte vidéo et que l'installation en mode graphique
refuse de démarrer, le mode texte vous permettra de poursuivre
l'installation.
· Le mode noauto : dans certains cas
isolés, la détection du matériel peut bloquer le
démarrage. Si cela arrive, vous pouvez ajouter le mot noauto comme
paramètre pour que l'installation ne lance pas de détection
matérielle. Mais sachez que vous devrez alors fournir l'ensemble des
paramètres de votre matériel manuellement. Le paramètre
noauto peut être utilisé conjointement aux modes
précédents, vous pouvez donc spécifier vgalo noauto pour
lancer une installation en basse résolution sans détection
automatique du matériel.
· options du noyau : la grande
majorité des machines n'ont pas besoin d'options spécifiques sur
le noyau. Cependant du fait d'erreurs de conception ou de BIOS
défectueux, certaines cartes mères ne reconnaissent pas
correctement la quantité de mémoire installée. Si vous
devez spécifier manuellement la quantité de RAM installée,
utilisez l'option mem=xxxxM. Par exemple, pour démarrer une installation
en mode standard sur un PC ayant 512 Mo de mémoire vive, entrez la
commande Linux mem=512M. Vous pouvez également utiliser des
paramètres comme noapic, nolapic pour gérer les problèmes
liés aux interruptions ou aux modes de communication du processeur.
Le mode d'installation graphique a été choisi dans
le cadre de ce rapport, par conséquent il se déroule ne plusieurs
étapes dont :
2.2. Choix de la langue
La première étape consiste à choisir votre
langue.
Figure 2.3 : Choix de la langue par
défaut
Premièrement, ouvrez l'arborescence relative au
continent sur lequel vous habitez, puis choisissez votre langue tel que
indiqué sur l'écran de la Figure 3.3. Le choix de la langue sera
appliqué au programme d'installation, à la documentation et au
système en général. Utilisez la liste accessible par le
bouton Multi langages pour choisir d'autres langues à installer sur
votre poste. Ainsi, vous installerez toute la documentation et les applications
nécessaires à l'utilisation de ces langues. Mais dans le cas
présent la langue par défaut sera le Français.
L'installation de langues supplémentaires n'est pas
limitée. On peut en choisir plusieurs, ou même les installer
toutes en choisissant Toutes les langues. Choisir le support pour une langue
signifie ajouter les traductions, les polices, correcteurs orthographiques,
etc. Installez maintenant toutes les langues qui pourraient vous être
utiles dans le futur. Il sera en effet difficile d'installer leur support par
la suite, en dehors de l'installation initiale du système.
2.3. Licence de la distribution
Avant de continuer la procédure d'installation, il est
recommandé de lire attentivement les termes et conditions d'utilisation
de la licence. Celle-ci régit l'ensemble de la distribution Mandriva
Linux. Si vous en acceptez tous les termes, cochez la case Accepter puis
cliquez sur Suivant. Sinon, cliquez sur le bouton Quitter pour
redémarrer votre ordinateur. La figure 3.4 ci-dessous illustre la
présentation de la licence de distribution.
Figure 2.4 : Validation du contrat de licence
d'installation
2.4. Classe d'installation
Cette étape s'affiche uniquement si une partition
GNU/Linux préexistante est détectée sur votre machine.
Figure 2.5 : Classe d'installation
DrakX doit maintenant savoir si vous désirez lancer
une Installation ou une Mise à jour d'un système Mandriva Linux
déjà installé comme indiqué à l'écran
de la Figure 3.5 :
Mise à jour
Cette classe d'installation vous permet uniquement de mettre
à jour les paquetages qui composent votre système Mandriva Linux.
Elle conserve les partitions existantes ainsi que la configuration des
utilisateurs. La plupart des autres étapes d'une installation classique
sont accessibles.
Installation
Cette option revient pratiquement à écraser
l'ancien système. Cependant, selon votre table de partitions, vous
pouvez éviter l'effacement de vos données existantes (notamment
les répertoires /home).
2.5. Configuration du clavier
Selon la langue principale choisie, DrakX sélectionne
le clavier approprié. Vérifiez que cela correspond à votre
configuration de clavier ou choisissez-en une autre dans la liste.
Cela dit, il est possible que vous ayez un clavier ne
correspondant pas exactement à votre langue d'utilisation. Par exemple,
si vous habitez le Québec et parlez le français et l'anglais,
vous pouvez vous trouver dans la situation où votre langue et votre
configuration de clavier ne sont pas les mêmes. Dans ces cas, cette
étape vous permet de sélectionner un autre clavier à
partir de la liste.
Cliquez sur Davantage pour voir toutes les options
proposées.
Si vous choisissez un clavier basé sur un alphabet non
latin, il vous sera demandé de choisir la combinaison de touches
permettant d'alterner entre les configurations de clavier au prochain
écran.
Figure 2.6 : Choix du clavier
2.6. Partitionnement
Figure 2.7 : Partitionnement
L'assistant dans un premier temps étudie votre
système et vous propose plusieurs choix pour le partitionnement. Le but
de ce partitionnement est de créer des partitions nécessaires
pour l'installation de Mandriva Directory Server 5. Plusieurs choix sont
proposés selon votre configuration. La capture d'écran de la
Figure 3.7 propose deux solutions, ce nombre peut varier selon votre
système. Avant d'aller plus loin, nous allons expliciter les options
proposées :
· Utiliser l'espace disponible :
l'assistant a trouvé des partitions utilisables directement par Linux.
Il peut donc s'en servir ce qui évite de créer de nouvelles
partitions. Par contre, si ces partitions contiennent un système Linux
que vous souhaitez conserver, il ne faut pas choisir cette option.
· Effacer tout le disque : assez
explicite, ce choix conduira à effacer toutes les partitions du disque
dur pour en créer de nouvelles pour Mandriva. Les nouvelles partitions
(3) seront de taille adaptées choisies automatiquement par Mandriva.
Cette option entraîne évidemment un effacement complet des
données présentes sur le disque dur.
· Utiliser l'espace libre sur la partition
Windows : vous avez Windows installé sur votre système
sur une partition FAT32 ou NTFS. Pour installer Mandriva, il faut faire de la
place pour créer les partitions nécessaires tout en conservant
Windows. La partition Windows sera réduite selon la taille de votre
choix et les
partitions Linux créées dans l'espace
libéré. Notez que si vous avez une partition Windows vide sur
laquelle vous désirez installer Mandriva, il ne faut pas choisir cette
option. En effet elle ne permet que de réduire une partition Windows et
non la supprimer. Il faut en conséquence utiliser Partitionnement
personnalisé.
· Partitionnement
personnalisé : l'option la plus complète qui permet une
maîtrise totale du partitionnement. Elle n'est pas simplement
réservée à des spécialistes mais il faut garder
à l'esprit qu'une erreur peut être fatale, c'est pourquoi il faut
être rigoureux avec cette option qui reste néanmoins très
éducative. Cette option est à choisir si vous voulez transformer
une partition entière Windows pour installer Mandriva comme le montre
l'écran de la Figure 3.8.
Figure 2.8 : Option de
partitionnement
Vous devez maintenant décider où installer
Mandriva Linux sur votre disque dur. Partitionner un disque consiste à y
effectuer des divisions logiques et, dans le cas qui nous concerne,
créer l'espace requis pour l'installation de votre nouveau
système Mandriva Linux.
Comme les effets du partitionnement sont irréversibles
(l'ensemble du disque est effacé), cette étape est
généralement intimidante et stressante pour un utilisateur
inexpérimenté. Heureusement, un assistant a été
prévu à cet effet. Avant de commencer, lisez la suite de ce
document et surtout, prenez votre temps.
2.7. Choix des groupes de paquetages à
installer
Figure 2.9 : Choix des paquets à
installer
L'écran de la Figure 3.9 montre ce que vous pouvez
installer durant le processus d'installation détaillé ci dessous
:
· Serveur : un serveur d'accès distant (OpenSSH) et
un Mail Transport Agent (MTA) minimal (postfix) sont proposés.
Mandriva Server Setup (paquetage mmc-wizard) est l'assistant
d'installation pour Mandriva Linux Enterprise Server. Il vous aidera à
activer les piles dont vous avez besoin pour votre serveur à travers une
interface web.
· Environnement graphique : par défaut, Mandriva
Enterprise Server 5 propose d'installer un environnement graphique Gnome
allégé. Vous pouvez également choisir un environnement
encore plus léger tel que IceWM.
Vous pouvez enfin cocher l'option Sélection
individuelle des paquetages. Cette option est utile si vous connaissez
exactement le paquetage désiré ou si vous voulez avoir le
contrôle total de votre installation.
Si vous avez démarré l'installation en mode mise
à jour, vous pouvez désélectionner tous les groupes afin
d'éviter l'installation de nouveaux programmes. Cette option est
très utile pour restaurer un système défectueux ou le
mettre à jour.
Installation minimale : Si vous désélectionnez
tous les groupes lors d'une installation standard (en opposition à une
mise à jour), une boîte de dialogue apparaîtra après
avoir cliqué sur Suivant, et vous proposera différentes options
pour une installation minimale
· Avec X : installe le moins de paquetages possibles pour
avoir un environnement de travail graphique ;
· Avec la documentation de base : installe le
système de base plus certains utilitaires de base et leur documentation.
Cette installation est utilisable comme base pour monter un serveur ;
· Installation vraiment minimale : installe le strict
minimum nécessaire pour obtenir un système GNU/Linux fonctionnel
en ligne de commande. urpmi ne sera pas installé !
2.8. Ajout d'un utilisateur
Figure 2.10 : Ajout d'un utilisateur au
système
GNU/Linux est un système multiutilisateur, ce qui
signifie généralement que chaque utilisateur peut avoir des
préférences différentes, ses propres fichiers, etc.
Contrairement à root qui a tous les droits, les utilisateurs que vous
ajouterez n'auront que la permission d'agir sur leurs propres fichiers et la
personnalisation de leurs applications. Ainsi les fichiers et configurations
système sont implicitement protégés contre toute
altération accidentelle ou intentionnelle.
Vous devez vous créer au moins un compte utilisateur
pour vous-même, que vous utiliserez pour l'utilisation quotidienne du
système. Car, bien qu'il soit pratique de se connecter en tant que root
et avoir tous les accès, cette situation peut également engendrer
des situations désastreuses si un fichier est détruit par
inadvertance. Un utilisateur normal n'ayant pas accès aux fichiers
sensibles ne peut causer de dommages majeurs.
Il faut d'abord entrer le vrai nom de la personne. DrakX
prend le premier mot inséré et le transpose, en minuscule, dans
le champ Nom de login. C'est le nom que l'usager doit utiliser pour se
connecter au système. Entrez ensuite un mot de passe, deux fois (pour
confirmation). Celui-ci n'est pas aussi crucial que le mot de passe de
root, mais ce n'est pas une raison pour le négliger et
utiliser un mot évident. Après tout, ceci mettrait vos fichiers
en péril.
Après avoir cliqué sur Accepter l'utilisateur,
il vous sera possible d'ajouter d'autres utilisateurs. Créez un
utilisateur différent pour chaque personne devant utiliser votre
ordinateur. Une fois chaque utilisateur défini, cliquez sur Suivant.
2.9. Installation du gestionnaire de
démarrage
Figure 2.11 : Installation du gestionnaire de
démarrage
Le gestionnaire de démarrage est un petit programme
lancé par la machine à l'amorce. Il est en charge du
démarrage du système. Normalement, l'installation d'un
gestionnaire de démarrage est complètement automatique. DrakX
analyse le secteur de démarrage (Master Boot Record ou MBR) et agit en
fonction de ce qu'il peut y lire. Il vous demandera s'il doit remplacer le
chargeur de démarrage. Généralement, le Premier secteur du
disque (MBR) est l'endroit le plus sûr. L'écran de la Figure 3.11
présente toutes les possibilités d'installation du gestionnaire
de démarrage.
Choisissez Passer et aucun gestionnaire de démarrage ne
sera installé. Utilisez cette option à vos risques et
périls.
2.10. Résume de l'installation courante
Figure 2.12 : Résumé de
l'installation
Diverses informations telle que illustrées sur
l'écran de la Figure 3.12 sont présentées au sujet de la
configuration actuelle. Selon le matériel installé, certaines
entrées seront présentes et d'autres pas. Sur chaque ligne
apparaît le nom du paramètre suivi de sa valeur actuelle. Cliquez
sur le bouton Configurer correspondant pour effectuer un changement.
2.11. Fin de l'installation et premier
démarrage
L'installation ainsi terminé, le système
redémarre pour les configurations à l'aide de l'outil de
configuration qui est mmc wizard. L'écran de la Figure 3.13
présente l'écran d'accueil.
Figure 2.13 : Page d'accueil Mandriva Server
Setup
CONFIGURATION DE MANDRIVA DIRECTORY
SERVER
5
Chapitre 3
La configuration du serveur Mandriva Directory server 5 se
fait grâce à l'assistant d'installation pour Mandriva Entreprise
Server 5 mmc-wizard. Il permet d'installer simplement les
fonctionnalités de base du serveur et d'activer des services
supplémentaires.
Une fois installé, Mandriva Server Setup est accessible
via un navigateur web à l'adresse https:/IP_server_MES5/mmc-wizard/
3.1. Utiliser Mandriva Server Setup

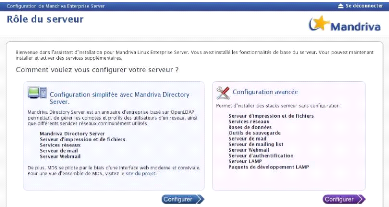

Figure 3.1 : Page d'accueil de l'assistant
d'installation de Mnadriva
Comme illustré à l'écran d'accueil Mandriva
Server Setup de la Figure 4.1, celui-ci est divisé en deux grandes
parties :

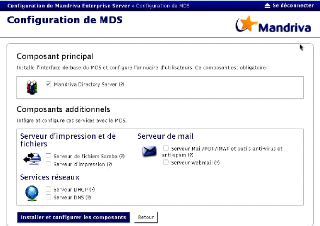

· Configuration simplifiée avec Mandriva
Directory Server: permet d'installer simplement et de configurer
automatiquement Mandriva Directory Server, l'annuaire d'entreprise basé
sur OpenLDAP. Mandriva Directory Server étant conçue de
façon modulable, les différentes parties constituantes de MDS
peuvent être choisies. -> voir "Stack Mandriva Directory Server"
· Configuration avancée:
Vous y retrouverez les stacks middleware/serveur et services communément
installés sur des serveurs. Les stacks proposées dans cette
partie ont une configuration minimale. De plus, elles ne sont pas
automatiquement intégrées à MDS.
3.2. Stacks MDS et configuration simplifiée
3.2.1. Concept général
Mandriva Directory Server est un annuaire d'entreprise
basé sur OpenLDAP permettant de gérer les comptes et profils des
utilisateurs d'un parc informatique, ainsique différents
services réseaux communément utilisés (Samba, dns, dhcp,
mail...).
Pour une utilisation simplifiée, Mandriva Directory
Server se pilote par le biais d'une interface web moderne et conviviale. Le
chapitre Mandriva Directory Server de cette documentation aborde l'utilisation
de l'interface.
Pour une vue d'ensemble de Mandriva Directory Server, visitez le
site du projet http://mds.mandriva.org/ .
3.2.2. Installation et configuration
Figure 3.2 : Page d'installation de Mandriva
Directory Server
3.2.2.1. Composant principal : Mandriva Directory
Server
Les paquets et la configuration de base de Mandriva Directory
Server. Coché par défaut, ce composant est nécessaire aux
autres modules liés à Mandriva Directory Server.
Lors de l'installation de ce composant, une fenêtre
apparait. Cliquez sur le bouton Détails pour visualiser la console.
Figure 3.3 : Détails de l'installation:
vue console
À l'issue de l'installation, cliquez sur Configurer.
|
|
|
|
|
|
|
|
Figure 3.4 : Page de configuration de Mandriva
Directory Server
Il vous est alors demandé de renseigner le nom de
domaine (par exemple:
domain.com) géré par
Mandriva Directory Server et un mot de passe d'administration spécifique
à Mandriva Directory Server. Celui-ci sera demandé pour toute
installation de modules Mandriva Directory Server.
Un récapitulatif de la configuration est ensuite
affiché.

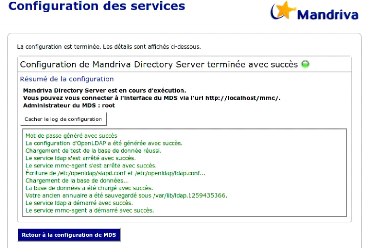

Figure 3.5 : Page de résultat de la
configuration de Mandriva Directory Server
Suite à la configuration vous pouvez remarquer que
l'interface du MDS est accessible via l'URL http://IP_serveur_MES5/mmc/.
L'utilisateur administrateur du MDS est root.
Si vous ne pouvez pas vous connecter à l'interface MDS
depuis un autre poste que le serveur, vérifiez que votre firewall
autorise les requêtes de type "web" (ports 80 et 443).
Voici la liste des paquets installés par ce composant
:
· mmc-web-base
· python-mmc-base
· mmc-agent
· openldap-servers
· nss_ldap
· openldap-clients
3.2.2.2. Serveur d'impression et de fichiers
Ce composant contient les paquets et la configuration du
module Mandriva Directory Server permettant d'administrer les partages de
fichiers et d'imprimantes pour les réseaux Microsoft.
3.2.2.2.1. Serveur de fichiers Samba
Lors de la configuration il vous sera demandé de
renseigner le nom de domaine Samba ainsi que le nom du serveur Samba dans le
domaine Microsoft. Enfin, il faut définir un mot de passe administrateur
Samba.
Le service Samba est configuré en tant que
contrôleur de domaine principal pour votre réseau Microsoft. Des
machines clientes Windows pourront se joindre au domaine que vous
spécifiez lors de l'étape de configuration. L'utilisateur "admin"
créé lors de l'installation vous permettra d'administrer le
domaine.
Pour que vos utilisateurs puissent s'authentifier sur le
domaine, ils doivent appartenir au groupe "Domain Users". Après
l'installation de ce composant, tous les utilisateurs nouvellement
créés seront placés automatiquement dans le groupe "Domain
Users".
Voici la liste des paquets installés pour le serveur de
fichiers Samba :
· samba-server
· samba-client
· samba-common
· samba-doc
· smbldap-tools
· mmc-web-samba
· python-mmc-samba
3.2.2.2.2. Serveur d'impression Cups
Le serveur d'impression Cups permet de partager les imprimantes
que vous installez sur votre serveur.
Voici la liste des paquets installés pour le serveur
d'impression Cups :
· cups
· cups-drivers
· cups-windows
· foomatic-filters
· hplip-hpijs-ppds
· postscript-ppds
· hplip
3.2.2.3. Services réseaux
Ce composant contient les paquets et la configuration du
module Mandriva Directory Server permettant de créer et de gérer
un LAN (zones DNS et sous-réseaux DHCP).
Lors de la configuration du module de serveur DNS, vous
pouvez configurer les réseaux qui pourront faire des requêtes
récursives sur votre DNS. Une requête récursive a pour
objet un nom de domaine d'une zone que votre serveur DNS ne connait pas. Le
serveur DNS doit alors contacter d'autres serveurs DNS pour résoudre la
requête.
Pour ce qui est de la résolution des zones
configurées sur votre serveur DNS, il n'y a pas de restriction
concernant l'origine des clients.
Vous pouvez également spécifier de faire suivre
toutes les requêtes DNS externes vers un autre serveur DNS. Votre serveur
DNS ne résoudra alors que les zones que vous avez configuré.
Le composant DHCP ne nécessite aucune configuration dans
le Mandriva Serveur Setup.
Figure 3.7 : Page de configuration du service
DNS
Les paquets installés pour ces composants sont :
· Serveur DHCP. : dhcp-server,
mmc-web-network, python-mmcnetwork
· Serveur DNS. : bind, bind-utils,
mmc-web-network, pythonmmc-network
3.2.2.4. Serveur de mail
3.2.2.4.1. Serveur Mail/POP/IMAP et outils anti-virus
et anti-spam
Ce module installe et configure pour MDS un serveur SMTP
(envoi et réception des mails), un serveur POP3/IMAP (consultation des
mails) ainsi que des outils de détection des spams et virus. Cette
configuration vous permet de gérer autant de domaines mails que vous
désirez.
À l'issue de l'installation, il vous sera
demandé de renseigner le hostname/FQDN du serveur smtp (par exemple:
smtp.domain.com). Spécifiez
ensuite quels réseaux sont autorisés à envoyer des mails
à travers Postfix, par exemple le réseau local 192.168.0.0 de
masque 255.255.255.0.
Choisissez enfin les protocoles que le serveur Dovecot fournira:
imap imaps, pop3 pop3s ou à la fois imap imaps et pop3 pop3s.
Pour finir, n'oubliez pas d'ouvrir les ports
nécessaires sur le firewall (SMTP: 25, SMTPS: 465, POP3S: 995, IMAPS:
993). Notez que les protocoles IMAP et POP3 en mode non sécurisé
ne sont pas actifs sur les interfaces externes.
Les paquets installés pour ce composant sont :
· postfix
· mmc-web-mail
· python-mmc-mail
· amavisd-new
· spamassassin
· spamassassin-tools
· clamd
· dovecot
· dovecot-plugins-ldap
3.2.2.4.2. Serveur Webmail
Cette stack n'est pas directement liée à
Mandriva Directory Server. Elle installe le webmail Roundcube, qui permettra
à vos utilisateurs d'avoir leur messagerie en ligne. Il suffit d'activer
le module mail sur vos utilisateurs depuis l'interface du MDS si ce n'est
déjà fait. Les utilisateurs pourront s'authentifier avec le
couple mail/mot de passe sur http://IP_serveur_MES5/roundcubemail.
Les paquets installés pour ce composant sont :
· roundcubemail
· sqlite-tools
· php-fileinfo
· php-mcrypt
3.3. Stacks middleware/serveur et services
("Configuration avancée") 3.3.1. Concept général
Cette partie permet d'installer des stacks (services) serveur
sans configuration particulière.
Figure 3.8 : Page Stacks serveur
3.3.2. Survol des piles
Serveur d'impression et de fichiers
Serveurs Samba, CUPS et NFS
· Serveur de fichiers Samba
Partage de fichiers et d'imprimantes pour les réseaux
Microsoft. samba-server
samba-client
samba-common
samba-doc
smbldap-tools
samba-winbind
· Serveur d'impression
Installation et configuration d'imprimantes réseau avec
CUPS .
cups
cups-drivers
cups-windows foomatic-filters hplip-hpijs-ppds
postscript-ppds hplip
· Serveur NFS
Partage de fichiers par NFS nfs-utils
nfs-utils-clients
Services réseaux
Serveurs DHCP, DNS, NTP ou PXE
· Serveur DHCP
Fourni les paramètres IPs aux machines clientes.
dhcp-server
· Serveur DNS
Résolution des noms de machine sur le réseau.
bind
bind-utils
· Serveur NTP
Serveur de temps Ntp
· Serveur PXE
Cette option va installer un serveur PXE (Preboot eXecution
Environment).
pxelinux
tftp
tftp-server
syslinux
dhcp-server
Bases de données
Installation de diverses bases de données
relationnelles.
· Serveur MySQL. mysql
mysql-client
phpmyadmin
· Serveur PostgreSQL. postgresql8.3-server
postgresql8.3-pl
phppgadmin
· Serveur MySQL-Max
Serveur MySQL alternatif, compilé avec le support de
fonctionnalités avancées (tables transactionnelles, etc.).
mysql-Max
mysql-client
phpmyadmin
· SQLite
Outils en ligne de commandes pour manager la librairie
libsqlite. sqlite-tools
phpsqliteadmin
Serveur de mail
Serveur de courrier électronique, avec accès
POP/IMAP et Webmail.
· Serveur Postfix Serveur de mail postfix
· Anti-virus and anti-spam toolkits
Installation de AMaVis, ClamAV and SpamAssassin.
amavisd-new spamassassin spamassassin-tools
clamd
· Serveur POP/IMAP
Au choix:
Serveur POP/IMAP Cyrus
cyrus-imapd cyrus-imapd-utils
cyrus-sasl
libsasl2-plug-plain ou lib64sasl2-plug-plain
libsasl2-plug-login ou lib64sasl2-plug-login
Serveur POP/IMAP Dovecot
dovecot
dovecot-plugins-ldap
Serveur POP/IMAP CourierImap
courier-imap courier-base
· Serveur de mailing list Installation de Sympa.
Sympa
· Serveur Webmail
Installation du webmail roundcube. roundcubemail
sqlite-tools
Serveur d'authentification
Un serveur LDAP ou Kerberos pour l'identification des
utilisateurs.
· LDAP pour l'authentification des utilisateurs.
OpenLdap pour l'authentification des utilisateurs.
openldap-servers
nss_ldap
openldap-clients
pam_ldap
openldap-mandriva-dit
· Authentification Kerberos
Serveur d'authentification Kerberos. krb5-server
krb5-workstation
· Authentification LDAP + Kerberos
Serveur d'authentification LDAP avec Kerberos.
openldap-servers
nss_ldap
openldap-clients
pam_ldap
openldap-mandriva-dit
krb5-server
krb5-workstation
libsasl2-plug-gssapi ou lib64sasl2-plug-gssapi
Serveur LAMP
Un ensemble d'outils libres pour héberger des sites web
dynamiques.
· Serveur HTTP Apache
Installation d'un Serveur Web.
apache-base
apache-mpm-prefork
apache-conf
apache-modules
apache-mod_ssl
· Paquets de développement LAMP (PHP, Perl/CGI)
Un ensemble d'outils libres pour héberger des sites web
dynamiques
(langages de script, php modules, ...).
apache-mod perl apache-mod php php-dom
php-simplexml php-xml
php-xmlrpc
php-xsl
php-cli
php-mysql
php-pgsql
php-sqlite
Outils de sauvegarde
Bacula est un ensemble de programmes qui vous permet de
gérer vos sauvegardes, restaurations ou vérifications de
données d'un ordinateur sur un réseau
hétérogène.
La version incluse dans Mandriva Enterprise Server 5 est
Bacula 3. Pour plus d'informations sur le projet, visitez le site officiel
http://www.bacula.org .Bacula
Director
Service Bacula Director est le programme qui supervise toutes
les opérations de sauvegarde, restauration, vérification et
archivage.
bacula-common
bacula-dir-common
bacula-dir-mysql
· Bacula Storage Daemon
Bacula Storage Daemon Transfère les données et
les attributs de fichiers aux média physiques ou aux volumes et les
restitue lors de restaurations. Le storage Daemon est responsable des
opérations de lecture et d'écriture sur vos cartouches (ou autres
média de stockage).
bacula-sd
· Bacula File Daemon
Bacula File Daemon est l'application à installer sur
les machines clientes à sauvegarder. Elle est chargée de fournir
les attributs des fichiers et les données requis par le Director.
bacula-fd
3.4. Limiter l'accès au Mandriva Server
Setup
Après avoir configuré votre serveur avec le
Mandriva Server Setup nous vous conseillons de limiter son accès
étant donné que ce service peut accéder à des
parties sensibles de votre système. Pour cela, deux méthodes
peuvent être employées.
3.4.1. Désactiver le servive mmc-wizard
En désactivant le service mmc-wizard, vous empêchez
quiconque d'effectuer des opérations sur votre serveur via l'interface
de configuration.
Pour désactiver le service vous pouvez utiliser le
centre de contrôle Mandriva (MCC) en vous rendant dans la section
Système->Gérer les services, ou bien en lançant depuis
une ligne de commande en root, l'outil drakxservices. Arrêtez le service
manuellement et décochez l'option "Au démarrage".
3.4.2. Interdire l'accès à l'interface
Web de configuration depuis le réseau
Cette méthode à l'avantage de laisser le
service mmc-wizard actif, mais il ne pourra être utilisé
uniquement que depuis le serveur. Toute connexion depuis un poste du
réseau sera refusée.
Pour cela, éditez le fichier
/etc/httpd/conf/webapps.d/mmc-wizard.conf et remplacez la ligne
Allow from all par
Allow from 127.0.0.1 Deny all
Chapitre 4
MANIPULATION DE MANDRIVA
DIRECTORY
SERVER 5
Mandriva Enterprise Server 5 propose un certain nombre
d'outils graphiques qui vous apporteront une aide précieuse pour la
configuration du système et des services. Nous vous présentons
rapidement deux d'entre eux : Centre de contrôle Mandriva Linux et
Mandriva Server Setup. L'objectif de ce chapitre est d'approfondir la
configuration du système et des services peu importe le mode de gestion
(outil graphique ou ligne de commande).
4.1 . Utiliser le Centre de contrôle
Mandriva
Le Centre de contrôle Mandriva Linux permet à
l'administrateur système de configurer le matériel et les
services utiles à tous les utilisateurs.
Accédez au Centre de contrôle Mandriva Linux par le
menu principal dans Système+Configuration - Configurer votre
ordinateur.
Figure 4.1 : Fenêtre principale du centre
de contrôle
Voici maintenant quelques-unes des entrées de menu
disponibles :
· Options - Affichage des journaux.
Cette option permet d'afficher une fenêtre Actions des outils au
bas de la fenêtre principale. Ce cadre affichera toutes les actions
prises par les différents outils de configuration lancés depuis
le
Centre de contrôle Mandriva Linux.
·
Options - Mode expert. Vous donne accès
aux outils avec des options plus avancées.
· Profils. Vous permet de sauvegarder des
profils de configuration.
· Aide - Aide. Ouvre le navigateur d'aide
et affiche de la documentation sur cet outil de configuration.
· Aide - Signaler un bogue. Ouvre un
dialogue pour vous permettre de signaler une erreur à l'équipe de
développement.
Les outils sont classés selon différentes
catégories. Nous citons ci-dessous tous les outils avec la
référence vers la section du manuel correspondante.
4.1. Gestion des comptes utilisateurs
La base des comptes utilisateurs est contenue dans l'annuaire
LDAP de Mandriva Directory Server. Cet annuaire contient toutes les
propriétés (ou champs) associées aux comptes
utilisateurs.
4.2.1. Liste des comptes utilisateurs

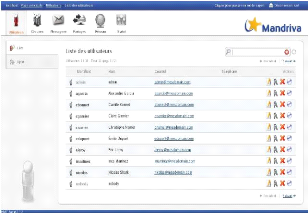

Figure 4.2 : Liste des comptes utilisateurs
La liste des comptes utilisateurs comporte quatre colonnes :
· Identifiant : le nom utilisé pour
que l'utilisateur se connecte
· Nom d'utilisateur : le prénom et
le nom de l'utilisateur
· Répertoire utilisateur :
l'emplacement sur le disque dur du serveur du répertoire de stockage
personnel de l'utilisateur
· Actions : il s'agit des actions
disponibles sur ce compte utilisateur. Dans l'ordre, elles correspondent
à Modifier le compte, Modifier les droits d'accès, Supprimer le
compte et Faire une sauvegarde du répertoire personnel.
4.2.2. Ajouter un compte utilisateur
Pour ajouter un compte utilisateur, cliquez sur l'onglet Ajout.
La page correspondante s'affiche alors.
Figure 4.3 : Ajout d'un compte
utilisateur
Cette page permet de renseigner les propriétés de
compte de base, suivi éventuellement d'autres propriétés
selon les modules Mandriva Management
Console installés et activés.
Les propriétés de compte de base doivent
toujours être renseignées. Ensuite, selon les ressources que l'on
souhaite mettre à disposition de l'utilisateur, les autres
propriétés devront être renseignées. Veuillez vous
référer aux chapitres correspondant aux modules gérant ces
propriétés. Les autres propriétés pourront
être renseignées à tout moment après l'ajout du
compte.
Les propriétés de comptes de base sont les
suivantes :
· Identifiant : nom utilisé par l'utilisateur pour
se connecter
· Nom : nom de famille de l'utilisateur
· Prénom : prénom de l'utilisateur
· Mot de passe, Confirmer le mot de passe : ces deux
champs doivent contenir le mot de passe de l'utilisateur. Lorsque les mots de
passe sont tapés, les caractères sont remplacés par des
étoiles
· Adresse de messagerie : adresse email de
l'utilisateur. Si l'annuaire est couplé à un webmail (tel
roundcube), l'adresse renseignée est l'adresse email principale de
réception d'emails de l'utilisateur
· Numéro de téléphone :
numéro de téléphone de l'utilisateur
· Utilisateur désactivé, si cochée
: permet de désactiver le compte UNIX de l'utilisateur, afin qu'il ne
puisse plus ouvrir de session UNIX. Dans les faits, l'interpréteur de
commande (voir plus bas) de l'utilisateur est positionnée
automatiquement à /bin/false. La désactivation de compte UNIX
n'affecte en rien l'état d'activation des autres types de
propriétés du compte.
Pour les identifiants d'utilisateurs, il est
recommandé d'utiliser uniquement des minuscules, et de suivre un
schéma de nommage cohérent pour tous les utilisateurs. Par
exemple, un site peut décider que les identifiants seront le nom des
utilisateurs, ou le nom précédé ou suivi de la
première lettre de leur prénom.
4.2.3. Supprimer un compte utilisateur
Pour supprimer un compte utilisateur, cliquez sur la croix
rouge dans la zone d'actions d'un compte utilisateur. Un popup s'affiche, et il
vous est alors demandé si vous voulez supprimer définitivement
les fichiers de l'utilisateur.
4.3. Gestion des groupes d'utilisateurs
Les groupes servent à regrouper des utilisateurs afin de
leur attribuer des droits communs. Un utilisateur peut appartenir à un
ou plusieurs groupes.
4.3.1. Ajouter un groupe
Pour ajouter un groupe, cliquer sur l'onglet Ajout.
Figure 4.4 : Liste des groupes
d'utilisateurs
Entrez le nom d'un groupe dans l'entrée de texte
proposée, puis de cliquer sur le bouton Créer.
4.3.2. Editer les membres d'un groupe
Dans la liste des groupes, cliquez sur l'icône
d'édition d'un groupe.
Figure 4.5 : Édition des membres d'un
groupe
La page d'édition des membres du groupe s'affiche alors
et est divisée en deux colonnes :
· La colonne de gauche est la liste de tous les
utilisateurs enregistrés dans l'annuaire LDAP
· la colonne de droite est la liste courante des membres du
groupe.
Grâce aux deux flèches rouges situées
entre les deux listes, les utilisateurs sont ajoutés
ou
retirés du groupe. Il est possible de sélectionner plusieurs
utilisateurs
simultanément en faisant un clic droit avec la souris et
en passant sur les utilisateurs
simultanément. Une sélection discontinue est
possible en cliquant sur les utilisateurs et en appuyant en même temps
sur la touche « Ctrl» (Control) de votre clavier.
4.5.3.3. Supprimer un groupe
Dans la liste des groupes, cliquez sur l'icône de
suppression d'un groupe, en forme de croix rouge.
4.4. Service du Partages Samba
Samba met à disposition de postes Windows® des
services de partages de ressources (fichiers, imprimantes, etc.) et
d'authentification. La version de Samba disponible sur Mandriva Directory
Server possède toutes les fonctionnalités d'un Contrôleur
de Domaine Primaire Windows® NT4. Le module Samba est disponible en
cliquant sur l'onglet Partages.
La Mandriva Management Console permet de configurer les
principaux aspects du serveur Samba de Mandriva Directory Server :
· Contrôleur de domaine : Mandriva Directory
Server peut faire office de contrôleur de domaine et ainsi gérer
des comptes utilisateurs et machines d'un domaine Windows®, à la
place d'un serveur Windows® NT4.
· Serveur de fichiers : la Mandriva Management Console
permet de créer des dossiers partagés sur Mandriva Directory
Server, accessibles ensuite via des postes Windows®.
4.4.1. Gestion de comptes utilisateurs Samba
Les comptes utilisateurs Samba sont équivalents à
des comptes utilisateurs Windows®. Si le Mandriva Directory Server est
utilisé en tant que contrôleur de domaine (PDC) Windows®, il
est possible d'ajouter aux comptes utilisateurs des propriétés de
compte Samba pour les transformer en comptes utilisateurs Windows®. Ainsi,
les utilisateurs pourront se connecter sur le domaine Windows® et
accéder aux ressources disponibles sur le domaine.
4.4.1.1. Ajout d'un utilisateur Samba
Aller dans le module Utilisateurs, et cliquer sur Ajout.
Renseigner les propriétés de base de l'utilisateur comme
expliqué dans le chapitre de gestion des utilisateurs, puis cocher la
case Accès SAMBA.
Il est aussi possible d'ajouter les propriétés
Samba à un utilisateur déjà existant.
Figure 4.6 : Propriétés
Samba
La fenêtre des propriétés Samba affiche deux
cases à cocher :
· Utilisateur désactive : si
elle est cochée, l'utilisateur ne peut alors plus se connecter sur le
domaine Windows® et utiliser les ressources mises à disposition par
Samba.
· Utilisateur verrouille : selon la
configuration de Samba, il est possible que dans certains cas le compte Samba
d'un utilisateur soit verrouillé. Par exemple, s'il s'est trompé
plusieurs fois en tapant son mot de passe. Dans ce cas, son compte est
verrouillé temporairement et il ne peut plus se connecter.
Décochez alors cette case pour qu'il puisse se connecter
à nouveau.
En mode expert, les champs supplémentaires suivants
sont disponibles : Chemin du profil de l'utilisateur, Script d'ouverture de
session, Chemin du répertoire de base et Connecter le répertoire
de base au lecteur réseau.
Ces champs sont généralement configurés
une fois pour toute pour le domaine, dans les options générales
de Samba. S'ils sont laissés vides, les options générales
seront utilisées. Il y a donc rarement besoin de les remplir.
4.4.1.2. Suppression d'un utilisateur Samba
Dans la page d'édition de l'utilisateur, il suffit de
décocher la case Accès SAMBA et valider. L'utilisateur ne pourra
alors plus accéder aux ressources disponibles sur le domaine.
4.4.2. Gestion des partages Samba 4.4.2.1. Ajouter un
partage
Figure 5.7 : Ajouter un partage
Pour ajouter un partage sur le réseau, allez sur l'onglet
Ajouter un partage. Les champs suivants doivent alors être
renseignés :
· Nom : nom du partage tel qu'il est
disponible sur le réseau Windows®.
· Commentaires : ce texte sera visible
depuis les clients Windows® lorsqu'ils consulteront les partages
disponibles sur le serveur Mandriva Directory Server.
· Antivirus sur ce partage : active ou
non l'analyse antivirus des fichiers ouverts sur ce partage. Les fichiers
vérolés seront alors placés dans une zone de
quarantaine.
· Permissions : droit d'accès au
partage. Il faut choisir les groupes d'utilisateurs qui auront accès en
lecture et en écriture sur le partage. Si la case Tout le monde est
cochée, les utilisateurs ne faisant pas parti des groupes d'utilisateurs
sélectionnés pourront aussi accéder au partage. Dans le
cas contraire, seuls les membres des groupes sélectionnés
pourront l'utiliser.
4.4.2.2. Editer un partage
Pour éditer un partage, il faut cliquer sur l'icône
d'édition dans la liste des partages dans la zone d'actions d'un
partage.
Une page similaire à la création de partage
s'affiche. Une fois les modifications faites, cliquez sur Modifier pour les
appliquer.
4.4.3. Gestion des machines
Si SAMBA est configuré en tant que PDC
(Contrôleur Primaire de Domaine), il est possible de gérer les
machines inscrites dans le domaineWindows® dont il est le maître.
Les comptes machines sont similaires aux comptes utilisateurs,
et sont enregistrés dans l'annuaire LDAP du Mandriva Directory
Server.
4.4.3.1. Ajouter une machine sur le domaine
Quand une machine est inscrite dans le domaine, les
utilisateurs peuvent alors l'utiliser pour se connecter au
domaineWindows®. Ainsi, ils auront accès à toutes les
ressources partagées disponibles dans le domaine.
Figure 4.8 : Ajouter une machine
Pour ajouter une machine sur le domaine depuis l'interface
Mandriva Management Console, cliquez sur Ajouter une machine.
Renseignez alors les champs suivants :
· Nom de machine : nom NETBIOS de la
machine sur le domaineWindows
· Commentaires : commentaires
associés à la machine.
Enfin, cliquez sur Ajouter pour inscrire la machine sur le
domaine.
4.4.4. Options générales de Samba
L'onglet Options générales permet de modifier les
options principales du serveur Samba.
Figure 4.9 : configuration de Samba
Les éléments de configuration suivants sont
disponibles :
· Ce serveur est un PDC : si cette case
est cochée, Samba simule le fonctionnement d'un contrôleur de
domaine Windows® NT4 (PDC). Il s'annonce alors sur le réseau en
tant que PDC, et fournit à tous les membres du domaine les services
associés à cette responsabilité.
· Partager les répertoires utilisateurs :
si cette case est cochée, lorsqu'un utilisateur
Samba visualise les partages disponibles sur le serveur, il
verra un partage dont le nom est identique à son identifiant, et dont le
contenu est son répertoire personnel.
· Nom du domaine : domaine sur lequel est
situé le serveur Samba. Si le serveur est un PDC, il s'agit du domaine
que contrôle le PDC.
Nom du serveur : nom NETBIOS du serveur Samba. Le serveur sera
visible avec ce nom dans le domaine.
En mode expert, les mêmes champs que pour le mode expert
des propriétés Samba d'un utilisateur sont disponibles : Chemin
du profil de l'utilisateur, Script d'ouverture de session, Chemin du
répertoire de base et Connecter le répertoire de base au lecteur
réseau.
4.5. Service Réseau
Le module DNS/DHCP du Mandriva Directory Server permet de
créer et de gérer pour un LAN :
· des zones DNS : enregistrement de type
NS, A et CNAME, avec gestion automatique des zones inverses.
· des sous-réseaux DHCP :
configuration, d'hôtes à IP statique, et intervalle d'IP
dynamique.
Il est aussi possible de lier une zone DNS et un
sous-réseau DHCP ensemble. Ainsi, la création d'un hôte
statique dans un sous-réseau DHCP déclenchera automatiquement la
création d'un enregistrement de type A dans la zone DNS
associée.
Les zones DNS et les configurations DHCP sont stockées
dans l'annuaire.
4.5.1. Interface de configuration des services
réseau
Figure 4.10 : Interface de configuration des
services DNS/DHCP
Le module réseau du Mandriva Directory Server
présente cinq onglets dans la partie gauche de l'interface :
· Les deux premiers sont dédies à la gestion
du module DNS
· Les deux suivants sont dédies à la gestion
du module DHCP
· Le dernier permet de gérer l'état des
différents services gérés par ce module.
Comme dans toutes les pages du Mandriva Directory Server
contenant des listes, il sera possible de faire une recherche dynamique
à l'aide du champ situé en haut à droite.
Notons également que certains éléments de
l'interface ne sont disponibles qu'en mode expert.
4.5.2. Gestion du DNS 4.5.2.1. Ajout d'une zone
Pour ajouter la gestion d'une zone sur le serveur DNS, cliquez
sur l'onglet Ajout d'une zone DNS sur la gauche.
Figure 4.11 : Ajout d'une zone DNS
La page ci-dessus présente les informations de base
nécessaire a la création de la zone DNS :
- FQDN de la zone DNS : il s'agit du nom de la
zone proprement dit.
- Description : c'est un champ texte qui
permet d'associer une description à la
zone.
- Nom d'hôte du serveur de nom : nom DNS
du serveur qui sera enregistré dans l'entrée NS de la zone.
- IP du serveur de nom : saisir ici l'adresse IP du serveur DNS.
Cette IP sera associée au nom renseigné dans le champ
précédent.
Cette page offre également la possibilité de
créer un sous-réseau DHCP associé à cette zone
DNS.
Si vous désirez gérer les services conjointement,
vous pouvez alors renseigner les champs suivants :
- Adresse réseau : Adresse du
réseau servi par le DHCP associé à la zone. -
Masque réseau : Masque de sous-réseau.
- Gérer aussi une zone DNS inverse :
En sélectionnant cette option, la zone inverse associée
au réseau sera gérée de manière transparente
parallèlement à la zone standard.
- Créer aussi un sous-réseau DHCP associe
: En sélectionnant cette option, la zone DNS et le
sous-réseau seront liés et pourront être
gérés conjointement.
Après validation, la zone qui vient d'être
créée est visible directement en cliquant sur le bouton Zones DNS
sur la gauche de l'écran.
La liste affichée présente alors l'ensemble des
zones enregistrées dans le Mandriva Directory Server :
Figure 4.12 : Liste des zones DNS
gérées par Mandriva Directory Server
On retrouve dans cette liste le nom de la zone, sa
description et éventuellement l'adresse du réseau associé.
À droite de chaque ligne on retrouve quelques boutons permettant de
gérer cette zone.
4.5.2.2. Suppression d'une zone
La suppression d'une zone se fait simplement en cliquant sur le
bouton se suppression disponible sur la droite dans la liste des zones.
4.5.3. Gestion du DHCP
4.5.3.1. Ajouter/Editer un sous-réseau DHCP
Pour ajouter la gestion d'un sous-réseau DHCP, cliquez
sur l'onglet Ajout d'un sous-réseau DHCP sur la gauche.
Figure 4.13 : Ajout d'un sous-réseau
DHCP
La page présentée permet de renseigner les
informations de base nécessaires à la création du
sous-réseau :
· Adresse du sous-réseau DHCP : Il
s'agit de l'adresse du réseau à créer.
· Masque de réseau : Saisir le
masque de réseau au format entier (8, 16 ou 24).
· Description : C'est un champ texte qui
permet d'associer une description au réseau.
Les champs listés ensuite permettent de définir
les options qui seront fournies aux clients DHCP :
· Adresse de discussion : il s'agit de
l'adresse de broadcast que l'on souhaite fournir aux clients.
· Nom de domaine : le domaine
indiqué dans ce champ sera utilisé par les clients pour suffixer
leurs requêtes DNS. Les clients pourront alors utiliser le nom « ntp
» au lieu de «
ntp.mandriva.com ». Notons
qui si le domaine renseigné ici est un domaine défini dans les
Zones DNS de Mandriva Directory Server, le sous-réseau DHCP sera
automatiquement lié à la cette zone.
· Routeur : C'est la passerelle par
défaut qui sera fournie aux clients.
· Serveurs de noms de domaine : Saisir
dans ce champ une liste d'adresses séparées par des virgules pour
indiquer les serveurs de noms disponibles sur le réseau.
· Serveurs NTP : Saisir dans ce champ une
liste d'adresses IP séparées par des virgules pour indiquer les
serveurs de temps disponibles sur le réseau.
Il est également possible de définir des options
avancées pour le serveur
DHCP. Par exemple pour permettre aux machines du réseau
de démarrer sur un serveur PXE ou pour modifier les durées des
baux DHCP.
L'édition d'un sous-réseau DHCP se fait à
l'aide de la même interface. Pour éditer un sous-réseau
existant, cliquez simplement sur l'onglet Sous-reseau
DHCP puis cliquez sur le bouton d'édition correspondant
au sous-réseau à modifier.
4.5.3.2. Configuration d'un intervalle d'IP
dynamique
Pour les machines qui ne sont pas encore enregistrées
dans votre Mandriva Directory Server, vous pouvez définir une plage
d'adresses dynamiques qui seront servies aux machines dont l'adresse physique
(MAC) est inconnue.
Pour cela, cochez simplement la case Plage d'adresses dynamiques
pour les clients DHCP non enregistres et indiquez l'adresse de début et
de fin de cette plage.
Après validation et redémarrage du service DHCP,
les clients recevront une adresse aléatoire appartenant à cette
plage dynamique.
4.5.3.3. Ajouter/Modifier une configuration
d'hôte statique
Mandriva Directory Server permet également de
réserver une adresse IP à une machine particulière en se
basant sur son adresse MAC. En utilisant cette méthode, le client
dispose des avantages d'une IP attribuée par DHCP (facilité de
configuration, distribution de paramètres, ...) et conserve toujours la
même adresse IP.
Pour enregistrer cette réservation d'adresse, suivez la
procédure ci-dessous :
· Cliquez sur l'onglet Sous-réseaux DHCP à
gauche.
· Cliquez sur le nom du réseau à
éditer.
· Cliquez sur le bouton Ajouter un hôte statique.
Vous pouvez alors enregistrer un couple adresse MAC/adresse
IP ainsi que certaines options spécifiques à cette machine
(facultatif) comme indiqué sur l'écran cidessous :
Figure 4.14 : Ajout d'un hôte statique
(réservation d'adresse)
Dans l'exemple présenté, la machine «
mdv-cd4 » d'adresse
MAC00:0C:29:21:67:E1 recevra toujours l'adresse IP 192.168.190.2
par DHCP.
4.5.3.4. Transformer une configuration dynamique en
configuration statique
L'inconvénient de la méthode
présentée dans le paragraphe précédent est qu'il
faut connaître l'adresse physique (MAC) de la machine. Pour contourner ce
problème, Mandriva Directory Server offre la possibilité de
transformer un bail provenant de la plage dynamique en bail statique. Ainsi
vous pouvez enregistrer une machine dans le DHCP, sans même saisir son
adresse MAC.
Pour effectuer cette transformation, suivez la procédure
suivante :
· Cliquez sur l'onglet Sous-réseaux DHCP à
gauche.
· Cliquez sur le nom du réseau à
éditer.
L'écran présenté affiche alors la liste des
hôtes statiques et la liste des machines ayant reçu une adresse de
la plage dynamique.
Figure 4.15 : Transformation d'un hôte
dynamique en hôte statique
4.5.3.5. Supprimer une configuration statique
Pour supprimer une réservation d'adresse et que la
machine obtiennent une adresse IP appartenant à la plage d'adresses
dynamiques, il suffit de cliquer sur le bouton de suppression disponible en
face de la machine dans la liste des hôtes du sous-réseau.
Figure 4.16 : Suppression d'un hôte
statique
4.5.3.6. Supprimer un sous-réseau DHCP
La suppression d'un sous-réseau DHCP se fait simplement
en cliquant sur le bouton disponible sur la droite dans la liste des
sous-réseaux.
4.5.4. Gestion des services
4.5.4.1. Arrêt et démarrage
Le module fournit une interface permettant de gérer
l'état des différents services
Figure 4.17 : Gestion des services DNS et
DHCP
Il est possible de stopper et de démarrer chaque service
à l'aide des boutons stop et play. Pour recharger le service, cliquer
simplement sur le bouton de rechargement.
4.5.4.2. Visualisation des journaux
En mode expert, le module offre une interface de
visualisation des journaux de chaque service. Cette interface est accessible
via le bouton loupe dans la page de gestion des services ou a travers l'onglet
Journaux dans la menu supérieur.
Notons que l'affichage des journaux est automatiquement
actualisé.
Figure 4.18 : Visualisation des journaux
DNS
Chapitre 5
COMPARAISON ENTRE MDS 5 ET LES
AUTRES
OUTILS DE GESTION DE SERVICES D'ANNUAIRE
En dehors de Mandriva directory Server il existe plusieurs autres
outils de gestion de service d'annuaire parmi lesquels :
· Active Directory
· Novell eDirectory
· Mac OS X Server 10.5.7
5.1. Active Directory
Active Directory est la mise en oeuvre par Microsoft des
services d'annuaire LDAP pour les systèmes d'exploitation Windows.
L'objectif principal d'Active Directory est de fournir des services
centralisés d'identification et d'authentification à un
réseau d'ordinateurs utilisant le système Windows. Il permet
également l'attribution et l'application de stratégies, la
distribution de logiciels, et l'installation de mises à jour critiques
par les administrateurs. Active Directory répertorie les
éléments d'un réseau administré tels que les
comptes des utilisateurs, les serveurs, les postes de travail, les dossiers
partagés, les imprimantes, etc. Un utilisateur peut ainsi facilement
trouver des ressources partagées, et les administrateurs peuvent
contrôler leurs utilisations grâce à des
fonctionnalités de distribution, de duplication, de partitionnement et
de sécurisation des accès aux ressources
répertoriées.
Le service d'annuaire Active Directory peut être mis en
oeuvre sur Windows 2000 Server, Windows Server 2003 et Windows Server 2008, il
résulte de l'évolution de la base de compte plane SAM.
Active Directory stocke ses informations et paramètres
dans une base de données centralisée. La taille d'une base Active
Directory peut varier de quelques centaines d'objets pour de petites
installations à plusieurs millions d'objets pour des configurations
volumineuses.
5.2. Novell eDirectory
Développé par Novell, Novell eDirectory est un
service d'annuaire LDAP à la base de bon nombre des plus grands
déploiements du monde en matière de gestion des identités.
Depuis son lancement, il y a plus de dix ans, eDirectory séduit les
clients grâce à son caractère évolutif, compatible,
fiable, souple et sécurisé.
En thermes de compétitivité Novell eDirectory vous
permet de conserver votre environnement inchangé, tout en étayant
la productivité des utilisateurs au sein de
leurs environnements respectifs. Outre un grand choix de
plates-formes (AIX*, HPUX*, Linux*, NetWare®, Solaris* et Windows*),
eDirectory prend en charge un hôte dédié aux normes
émergentes du secteur et aux protocoles de services Web (notamment DSML,
SOAP et XML). Ces différentes caractéristiques optimisent les
investissements technologiques que vous avez réalisés
précédemment, tout en vous libérant de toute
dépendance vis-à-vis d'un seul fournisseur.
Cependant, eDirectory assure une continuité
opérationnelle optimale et garantit une fiabilité sans faille
:
· L'auto-maintenance automatisée détecte et
traite les erreurs mineures ordinaires.
· La réplication et la distribution des
données assurent un service en continu.
· La réplication
multimaître/filtrée/delta offre une reprise immédiate du
service après échec.
· Les outils de maintenance manuelle aident vos
systèmes à opérer une récupération en cas
d'erreurs de données bien plus graves, et ce sans aucune interruption du
service.
· Deux niveaux de reprise après sinistre
(fonctionnalités traditionnelles et continues de sauvegarde et de
restauration) garantissent un retour à la normale dans les meilleurs
délais possibles.
Novell eDirectory offre à votre réseau une
sécurité multi-couches. Outre son moteur de cryptographie
sophistiqué, eDirectory offre une architecture de sécurité
incomparable. Par ailleurs, il prend conjointement en charge les
caractéristiques biométriques, les cartes à puces, les
jetons et les certificats numériques, entre autres. Les administrateurs
peuvent ainsi exercer un contrôle précis et réactif sur les
utilisateurs et les ressources, ce qui leur permet de sécuriser les
données sensibles en bloquant tout accès non autorisé en
temps réel.
5.3. Mac OS X Server
Mac OS X Server est le premier système d'exploitation
d'Apple basé sur NeXT. Malgré le look Platinum de Mac OS 8, il
était basé sur le système d'exploitation NeXTSTEP au lieu
de L'OS Mac Classique, ce qui donna aux utilisateurs un aperçu du futur
Mac OS X. Cette version est accompagnée de la première version de
NetBoot serveur, qui se montra particulièrement utile dans les
écoles ou dans les stations de travail à usage public, car il
permettait de démarrer à partir d'une unique image disque de L'OS
basée sur ce serveur. Ceci empêchait les utilisateurs de
détériorer l'OS car aussitôt l'utilisateur
déconnecté, la machine rebootait avec un OS "neuf" issue du
serveur NetBoot.
On constate que Mac OS X Server a encore un retard
considérable et thermes de sécurité et de
convivialité par rapport aux systèmes cités plus haut.
CONCLUSION GENERALE
Le stage que nous avons effectué pendant deux mois
à la SOCIETE D'ETUDE ET TRAVAUX nous a permis de mettre en place un
domaine sous Mandriva Directory Server 5, domaine qui fonctionne en utilisant
les services réseaux, les services de partage samba et les services
d'authentification compte tenue des exigences de l`entreprise. Le travail qui
nous a été confié a été
réalisé en partant de l'acquisition du système
d'exploitation par téléchargement, de son installation sur un
ordinateur ayant les capacités requises, de la configuration du
système, de la manipulation jusqu'à la comparaison de Mandriva
Directory Server 5 avec d'autre gestionnaire d'annuaire. Ce stage nous aura
aussi permis de nous imprégner des réalités
socioprofessionnelles dans une entreprise et d'acquérir de nombreuses
connaissances pratiques indispensables à l'édification de notre
formation.
Cependant il reste à souligner que ce travail aurai pu
être effectué un gestionnaire d'annuaire autre que Mandriva
Directory Server 5, comme autre gestionnaire d'annuaire nous pouvons citer
Active Directory, Novell eDirectory et enfin Mac OS X Server 10.5.7. La
différence entre Mandriva Directory Server 5 et les autres gestionnaires
d'annuaires dessus cité est le niveau de sécurité, la
convivialité et le nombre de services qu'offre en même temps
Mandriva Directory Server 5.
Dans le cadre de notre étude nous nous sommes
attelé à présenter la mise en place d'un contrôleur
de domaine sous Mandriva Directory Server 5 tout en le comparant aux autres
outils de la même catégorie, mais il reste à se demander
s'il exister un gestionnaire qui comble tous les attentes des utilisateurs ?
Bibliographie
Enterprise-Server-Manual-FR ;
Loïc Vaillant, Christophe Potigny, Andreas Hasenack, Rafaël Garcia
Suarez, Emmanuel Cohen, Vincent Cuirassier, Anne Nicolas, Antoine Ginies, Yann
Droneaud, Anthoine Bourgeois, Cédric Delfosse, et Nicolas Perrin ;
publié le 30/07/2009 ; 338 pages ; Edition : Mandriva SA 2009
Webographie
www.2mandriva.com,
consulté le 27/08/2010
|
