IV.2. Les paramètre d'initialisation
Ces paramètres se répartissent en deux
catégories fonction des renseignements précédemment
fournis (proportion surfacique et les abonnés par type
d'environnement)
:
? Les paramètres d'initialisation liés en milieu
urbain, ? Les paramètres d'initialisation liés en milieu rural, ?
Et même le modelé de propagation.
47
Figure 23:Paramètres du bilan de
liaison
Il est question pour nous de préciser les valeurs des
données pouvant nous permettre d'établir le bilan de liaison dans
un lien montant et descendant. Ces données sont
catégorisées de la manière suivante :
? Les paramètres liés aux équipements
(stations mobile et stations base),
? Les paramètres liés au système,
? Les paramètres liés à l'environnement de
propagation radio.
Comme nous le constatons sur la figure
précédente, nous avons assigné des valeurs à chacun
de ces paramètres et il est à noter que ces valeurs sont des
valeurs propres à la technologie et aux équipements Alcatel
Lucent.
IV.3. Présentation des résultats
L'outil de simulation développé permet à
partir du modèle de propagation de calculer le rayon de la cellule.
Après la détermination du rayon de la cellule, on utilise cette
valeur pour déterminer la surface couverte par cellule, la distance
entre deux stations de base adjacentes, le nombre de NodeB et enfin pour
représenter les stations de bases et les régions couvertes par
chaque station sur la carte topographique.
48
IV.4. Les résultats sur la couverture
En outre nous disons que le bilan de liaison a pour objectif
de nous permettre de calculer le rayon d'une cellule, dans nos résultats
ci-après, nous avons calculé ce rayon en fonction du nombre
d'utilisateurs dans le sens montant et descendant. Force est de constater que
le rayon de la cellule est étroitement lié au nombre d'usager et
à l'environnement à couvrir (ville ou village). Le rayon diminue
au fur à mesure que l'utilisateur augmente dans une cellule ce qui
explique le phénomène de respiration de cellule. En effet, nous
déterminons le rayon dans le sens montant et descendant en simulant
plusieurs fois selon le conseil de Monte Carlo et en contrôlant les
puissances émises par les mobiles qui doivent être comprises 19.8
dBm et 21dBm avec Pemax=10*log10(125) = 21 dBm.
Il faut rentrer le
nombre d'usagers
dans la cellule et
le
paramètre du
modèle de
propagation Urbain
ou
rural
Figure 24: Paramètres de la zone
à couvrir et modèle de propagation
Pour cette figure ,nous avons encore besoin du nombre
d'utilisateurs et les paramètres de la zone à couvrir pour
pouvoir déterminer la taille de la cellule afin visualiser les
indicateurs de qualité des canaux et contrôler les puissances
d'émission de mobiles puisque c'est un mobile qui émet une
puissance supérieure ou très inférieure à la
puissance normale est donc considéré comme source
d'interférences pour d'autres mobiles.
49
Figure 25:Résultat dimensionnement
couverture zone urbaine
Ainsi donc nous avons le rayon en uplink, la surface couverte
par une station de base et la distance entre deux sites. En faisant la
même simulation et en gardant les mêmes paramètres on peut
moyenner la meilleure taille de cellule en uplink.
Figure 26: Résultats simulation 2
Ici le rayon maximum se trouve sur le graphe de
génération des mobiles, il faut prendre 2 Km pour le rayon
maximal pour le downlik (voir sur le graphe de génération
des mobiles) et pour déterminer le rayon du lien montant
il faut cliquer sur
50
controlpuiss et choisir le meilleur rayon,
toutefois le choix du rayon dépendrait de la politique de l'entreprise
en terme de qualité de services puis cliquer sur NEXT pour aller sur
l'interface suivante, une fois arrivé sur l'interface suivante entrer le
nombre d'utilisateurs de la cellule et la superficie de la Zone à
couvrir.

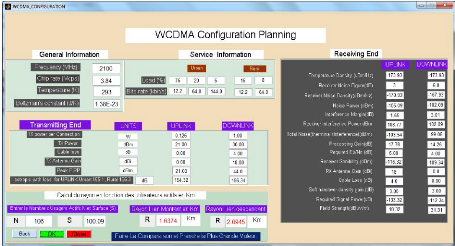

Figure 27: WCDMA Configuration planning
Cette interface est très importante pour le technicien
car elle permet d'avoir toutes les informations utiles de configuration des
équipements nécessaires et permet au technicien de prendre la
décision finale sur la taille de cellule (Rayon du lien descendant).
|
