Chapitre IV : Hydrogéologie
970 975 980 985 990 995 1000 1005 1010
Puits domestique.
260
255
250
245
240
0Km 5Km 10Km
P15
P1
P8 4
P7
P21P20
P22
P16
P9
P6
P13
P18P17
P12
P4
P1 P19
P1
0P2
P1

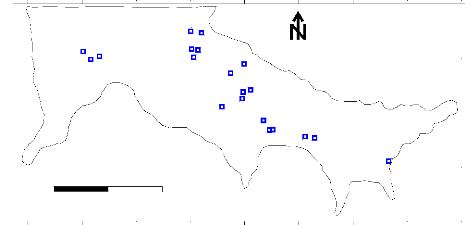

Figure 23 : la carte Inventaire des points
d'eau.
260
255
250
245
240
0Km 5Km 10Km
970 975 980 985 990 995 1000 1005 1010

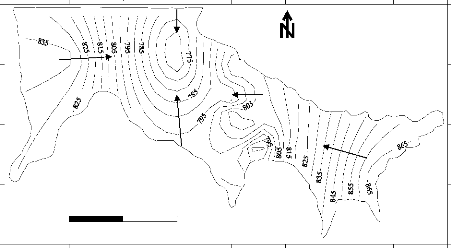

Figure 24 : établissement de la carte
piézométrique de la nappe de Tébessa
période Mars 2011
A Tébessa nous remarquons une
homogénéité sur la distribution des courbes
izopièzes qui sont parallèles traduisant un état
piézométrique homogène de la nappe, avec l'existence
d'une
zone où les lignes de courant divergent, à la ville
de Tébessa qui constitue une limite perméable, favorisant ainsi
l'alimentation de la nappe, à partir des calcaires du Djebel
Doukkane.
La carte piézométrique est formée par une
piézométrie aléatoire, l'écoulement se converge
vers le Nord pour prendre une direction Sud Nord dans la zone de drainage.
Globalement l'écoulement se fait par deux directions
principales (Sud-est - Nord-Nord Ouest et Ouest-est).
Le gradient hydraulique est reparti de même valeur dans
toute la zone d'étude.
Au centre on note la présence de dépressions dues
au pompage intensif dans les puits et les forages, le sens d'écoulement
général est d'amont en aval.
4- Condition aux limites des systèmes
aquifères :
En se basent sur la carte des conditions aux limites du bassin
d'effondrement de Tébessa, nous distinguons :
- La bordure nord : limite à flux sortant (exutoire).
- La bordure nord-est : limité étanche
composée par des argiles sableuses du Pliocène et des marnes de
Cénomaniens et une limite à flux entrant par les calcaires du
l'Eocène et du Campanien.
- La bordure est : limitée à flux entrant
présenté par (sables quartzeux) et blocs de calcaire d'âge
Pliocène.
- La bordure sud : c'est une série stratigraphie
complète de Bekkaria à Ain Chabro de l'Aptien inférieur au
Maestrichtien moyen, ainsi les calcaires fissurés qui constituent une
ligne d'alimentation.
- La bordure Ouest : limitée à flux entrant
présenté par des formations calcaire de Djebel Serdies.
- Alors la direction générale de
l'écoulement des eaux souterraines est orientée de Sud-est vers
le Nord-Nord Ouest, avec une seconde direction sud-nord et se fait d'El
Hammamet vers Morssot.
Sens de l'écoulement

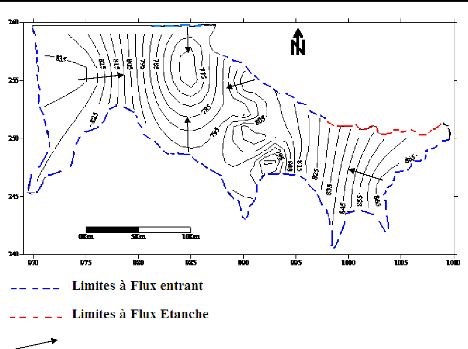

Figure 25 : carte des conditions aux limites de la nappe
de Tébessa.
5- Conclusion:
Le système aquifère à Tébessa est
d'âge quaternaire formé par un dépôt d'alluvions,
caractérisé par une alternance de marnes, sables et cailloutis
calcaires, le sens d'écoulement des eaux souterraines suit le sens
d'écoulement des cours d'eaux, est dirigé de l'est vers l'ouest,
et du sud vers le nord conformément à la topographie.
|
