3 Analyse
3.1 Développement du modèle Statique
Le développement du modèle statique constitue la
première étape d'analyse Il s'agit d'une activité
itérative, fortement couplée avec la modélisation
dynamique.
3.2 Développement du modèle Dynamique
Le développement du modèle dynamique constitue la
deuxième activité de l'étape d'analyse. Il s'agit d'une
activité itérative, fortement couplée avec la
modélisation statique.
3.2.1 Traitement de vente

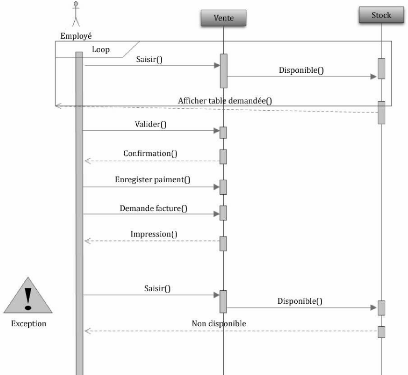

FIGuRE 12- Diagramme de séquences dynamique de
traitement de vente
3.2.2 Gestion de stock

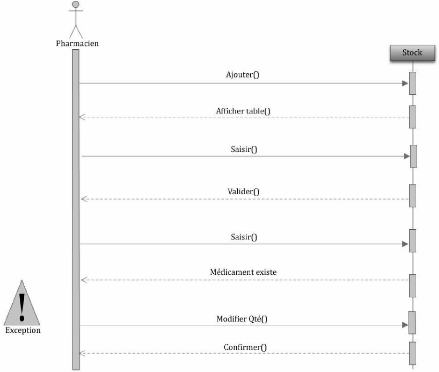

FIGuRE 13 - Diagramme de séquences dynamique de gestion de
stock (ajout)

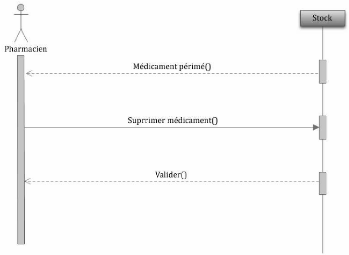

FIGuRE 14- Diagramme de séquences dynamique de gestion de
stock (suppression)
3.2.3 Consultation de la recette

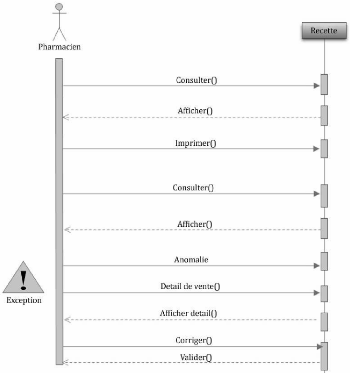

FIGuRE 15 - Diagramme de séquences dynamique de
consultation de recettes
|
