2.1.1. Conception du diagramme de séquence
A. Ligne de vie.
Chaque participant possède une ligne de vie
représentée par une ligne verticale en pointillée. Une
flèche reçue par un participant modélise la
réception d'un message et se traduit par l'exécution d'une
opération. La durée de vie de l'opération est
symbolisée par un rectangle appelé dans la notation UML une barre
d'activation.
B. Message synchrone et asynchrone.
Dans un diagramme de séquence, deux types de messages
peuvent être
distingués :
? Message synchrone : Ce graphique
représente une opération d'appel synchrone dans laquelle l'objet
source envoie un message et attend un message de retour de la cible avant de
poursuivre.
Authentification
Menu principale ()
Exemple :
? Message asynchrone : Ce graphique
représente un signal asynchrone ou un appel asynchrone, pour lequel
l'objet source envoie le message et passe directement à l'étape
suivante.
68
2.1.2. Présentation de diagramme de
séquence
Après l'étude des cas d'utilisation, nous avons
pu dégager les diagrammes de
séquences correspondants dont voici les importants :

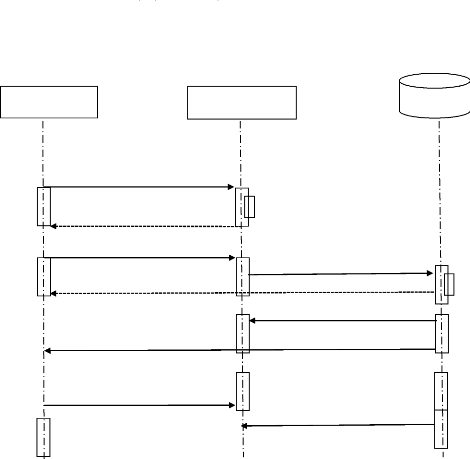

A. Diagramme de séquence « Authentification
»
Utilisateur
Saisie le login et mot de passe
Demande d'assistance
Saisir opération
Accès refusé
Erreur
Système
Analyse de l'information fourni
Affichage du formulaire
Confirmation
BOO
X X X
Figure 29 : Diagramme de séquence «
Authentification »
Lorsque l'utilisateur demande l'accès à
l'application, il doit tout d'abord s'identifier par un login et mot de passe
via le serveur d'application qui prend en charge de vérifier et
consulter la base de données. S'il est accepté, donc il y aura
l'accès au système et aux applications du menu correspondant.
Sinon le serveur d'application lui affiche un message d'erreur afin de
rectifier ses données
Figure 30 : Diagramme de séquence «
Gérer les utilisateurs et leurs droits d'accès »
69

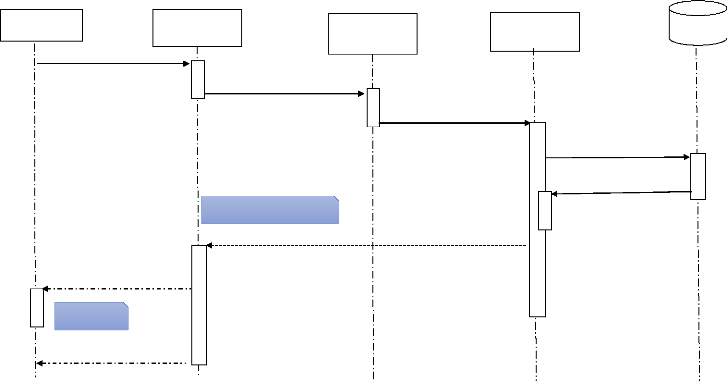

B. Diagramme de séquence « Gérer les
utilisateurs et les droits d'accès »
Administrateur
Saisie de formulaire
Enregistrement effectuer
Else
Echec
Liste des utilisateurs
Nombre de ligne affectée
Crée l'objet sécurité utilisateur
Nombre de ligne affectée
Sécuriser Utilisateur
Save User
Compte Utilisateur
Nombre de ligne affectée
Exécution du SQL
BOO
X X X X X X
70
Lorsque l'utilisateur accède à l'application, il
peut : D'une part Saisir les données concernant le nouvel utilisateur
puis demander l'enregistrement via l'application qui prend en charge la
vérification du type des données et l'insertion dans la base de
données.
Si l'insertion est réalisée avec succès
un message informe l'utilisateur que l'enregistrement est réalisé
avec succès.
Si non un message d'erreur sera affiché.

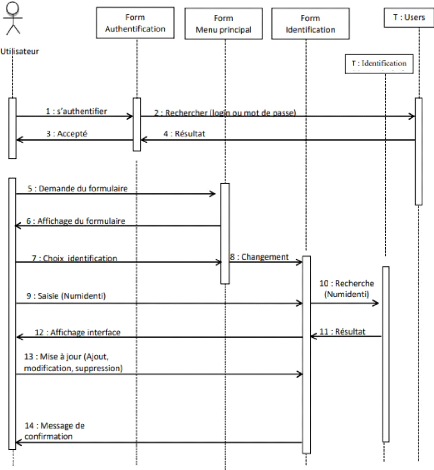

C. Diagramme de séquence « Gérer
l'identification des élèves inscrit »
Figure 31 : Diagramme de séquence «
Gérer l'identification des élèves inscrit
»
71
|
