Situation de l'assainissement liquide zone de Cabo Negro Martil

III. L'ETAT DE L'ASSAINISSEMENT

a) Assainissement : définitions

L'assainissement des agglomérations a pour objet d'assurer l'évacuation de l'ensemble des eaux pluviales et eaux usées vers des ouvrages de traitement avant leur rejet dans les milieux récepteurs tels que les oueds et mer de telle manière qu'ils soient compatibles avec les normes de la santé publique et de l'environnement.

Le réseau d'assainissement a deux objectifs :

Assurer l'évacuation correcte des eaux pluviales pour éviter les inondations ;

Assurer l'élimination de tous types des eaux usées.

b) Description des systèmes d'assainissement

Plusieurs systèmes de collecte d'assainissement sont envisageables :

· Le système unitaire qui reçoit dans les mêmes canalisations les eaux usées et les eaux pluviales,

· Le système séparatif comportant deux réseaux de canalisations différents, l'un destiné au collecte des eaux pluviales de dimensions comparables à celles d'un réseau unitaire et l'autre destiné au collecte des eaux usées proprement dites, de dimensions plus réduites.

· Le système pseudo-séparatif est un système séparatif où la canalisation d'eaux usées peut recevoir certaines eaux pluviales provenant de toiture et de cours intérieures.

· Le système mixte est un mélange des systèmes unitaire et séparatif qui sont installés en fonction des zones urbanisées dans la commune.

c) Etat actuel de l'assainissement

En ce qui concerne la zone qui nous intéresse dans notre étude, il faut noter qu'elle n'est pas raccordée au réseau d'assainissement d'Amendis. Plusieurs cas se présentent (voir fiches techniques récapitulatives en annexe 1) :

Certains projets (existants ou en cours de construction et d'études) déversent leurs eaux usées vers la station d'épuration (STEP) du Golf puis vers l'Oued el-Malah.

D'autres projets ont un mode d'assainissement local avec des fosses collectives.

Quelques projets utilisent des fosses individuelles.

a) Les réseaux d'assainissement

Nous avons réalisé un relevé détaillé de tous les réseaux d'assainissement existants dans la dite zone et ce, en collaboration avec les services d'Amendis et les propriétaires des complexes touristiques. Ces réseaux d'assainissement ont été reproduits dans un document récapitulatif (Voir PLAN).

L'on constate ainsi que, dans la majorité des cas, des réseaux séparatifs d'assainissement internes existent au sein des projets, à l'exception de trois projets qui possèdent un réseau unitaire (Complexe Lina, Golf 1 et Ylara Beach).

Les dimensions des conduites utilisées dans la majorité des complexes son de types Ø 315, 400 et 500 (PVC ou béton comprimé).

Il est à noter qu'Amendis détient un tronçon du réseau existant qui a été réalisé dans le cadre du lotissement ONAPAR (19 ha).

b) Les fosses septiques

Carte 6 : image satellitaire (source : Google Earth)

L'on constate qu'il existe des projets qui utilisent les fosses septiques comme mode d'assainissement et ce, essentiellement pour l'habitat individuel. De plus, certains complexes touristiques (Mouna, Hôtel La Ferma, Karim et alBoustane) ont des fosses septiques collectives et individuelles. Nous avons remarqué de visu que ces fosses septiques ne sont pas aux normes sauf celle de l'Hôtel La Ferma (voir annexe 1). Signalons que la majorité des fosses septiques débordent à ciel ouvert ou alors elles ne remplissent pas. Ce qui nous amène à émettre l'hypothèse d'infiltration.

c) Les stations de relevage

Carte 7 : image satellitaire (source : Google Earth)

Vu la topographie accidentée du terrain, il était nécessaire de réaliser des stations de relevage pour raccorder les différents sites à la STEP.

Il existe, comme nous pouvons le constater sur la carte 7, sept stations de relevage (Voir plan) dont les caractéristiques sont résumées comme suit :

Poste de relevage	volume de la bâche	volume de marnage	Q Pompe en m3/h	Nbre de pompes	Nbre heure de service /j	débit de la journée la plus chargée en m^3/j
GOLF ONA	120 m^3	50 m^3	108	2	6	680
YASMINA NEGRO	250 m^3	75 m^3	108	2	5	540 580
LA SATE	50 m^3	20 m^3	90	2	6	220
ONAPARC	200 m^3	50 m^3	50	3	4	410
RBAHI - JARDIN CABO	75 m^3	20 m^3	50	2	8
	50 m^3	20 m^3	20	2	hors service	hors service

Données recueillies auprès de la société Amendis.

Station de relevage de l'ONA

d) La station de traitement

La station de traitement ONAPAR a été réalisée par la société ONA en 1993 avec un coût de réalisation de 14 millions de dirhams. Elle est de type « boue activée » et est dimensionnée sur 20 000 habitants. Le coût de fonctionnement et de maintenance est de l'ordre de 800 000 dirhams / an.

D'après les responsables de la société ONAPAR, le débit moyen traité par jour es de l'ordre de 3000 m³ (34l/sec.) et peut atteindre 5000 m³ (57l/sec.).

En ce qui concerne le rendement épuratoire de la station, on peut signaler que pour la Demande Biologique en Oxygène (DBO5) a atteint un abattement de 83% (476 mgO2/l à l'entrée et 81 mgO2/l à la sortie). Pour la Demande Chimique en Oxygène (DCO), l'abattement est de l'ordre de 89% (169 mgO2/l à l'entrée et 19 mgO2/l à la sortie). Pour la matière en suspension, l'abattement atteint 84% (187 mgO2/l à l'entrée et 29 mgO2/l à la sortie). Voir annexe 2

Station de traitement ONA

Rendements épuratoires de la station d'épuration de ONA :

Paramètres	Entrée (*)	Sortie (*)	Abattement (%)	Prescriptions (*) de La CEE (1989)
DBO5 (mgO2/L)	476	81	83	79-90
DCO (mgO2/L)	169	19	89	75
MES (mg/L)	187	29	84	90
NTK (mgN/L)	48	18	64	70-80
Ptot (mgP/L)	8	6	34	80
Co iform$s Fe eaux (germs /100m1)	6 U Log	0 Negatif	2 U Log (soit 89%)	-
Parasites (O euf/L)	4	0 Negatif	00 (Negatif	-

Ces données ont été recueillies auprès de la société ONA .mais d'après nos constations, il s'avère que l'eau qui est rejetée dans l'oued est savonneuse ce qui est le signe d'une absence de traitement (voir photo ci après.)

e) Les points noirs relevés

Le travail sur terrain a permis, d'un côté, d'inventorier les différents modes d'assainissement utilisés dans la zone de notre étude, de suivre les réseaux d'assainissement présents. D'un autre côté, nous avons été en mesure de constater de visu un certain nombre de défaillance, des « points noirs », dues à la gestion de l'assainissement, qui se fait, pour quelques cas, de manière sauvage. Des fiches techniques les recensent pour chaque site (voir annexe 3). Nous avons notamment relevé plusieurs problèmes fonctionnels :

> Assainissement par fosses septiques non normalisées (Complexe

Mouna, Complexe el-Boustane)

> Rejet à ciel ouvert (lotissement Golf, , Complexe Jardin de Cabo, , al-

Mahjour)

> Déversement des eaux usées dans le réseau existant et non fonctionnel

(Complexe Mouna)

> Déversement des eaux usées dans le réseau des eaux pluviales

(Complexe Club Méd, Complexe Petit Mérou)

> Déversement vers la mer lors des crues (Oued el-Malah)

> Débordement des eaux usées de la station de relevage SR4 (Complexe

Jardin de Cabo)

> Débordement des eaux usées de la station de relevage SR3 à cause des

réseaux unitaires des lotissements qui déversent vers cette station (Lotissement Golf)

> Débordement des fosses septiques à ciel ouvert pendant la période

estivale (Complexe Mouna, Complexe al-Boustane)

> Infiltration des eaux usées (Complexe Mouna)

> Dégagements d'odeurs (Oued el Malah, lotissement Golf, Complexe

Mouna, station el Akil)

> Prolifération de moustiques (Oued el-Malah, Complexe Mouna)

Le déversement des eaux usées dans l'Oued el-Malah a pour conséquence de détériorer la qualité de l'eau de l'Oued, de dégrader les eaux souterraines du à la proximité de la nappe phréatique (voir carte piésométrique). Par conséquent, la qualité des eaux côtières est fortement menacée.

De plus, en l'absence de pluies régulières, les eaux rejetées, dans l'Oued ou dans les points de rejet à ciel ouvert, stagnent. Ce qui engendre la prolifération des moustiques et des dégagements d'odeurs. Bien entendu, ce phénomène a des conséquences graves sur la santé des riverains.

Il est à noter que « la majeure partie de la nappe se trouve à moins de 5m »⁴. Et vu la proximité de la zone avec la mer, les eaux usées sont conduites vers des fosses de nature sableuse. Ce type de fosses augmente la probabilité de contamination de ces eaux résiduelles avec la nappe phréatique.

.

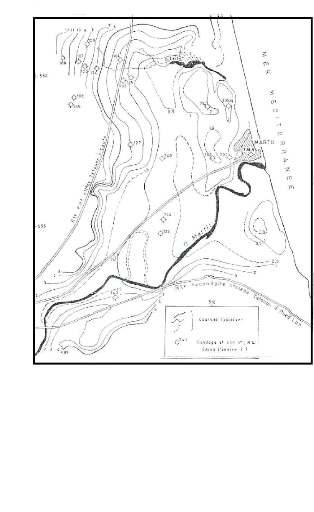

Carte piézométriques

4 Mohamed DRAOUI, Cartographie de vulnérabilité à la contamination de l'aquifère côtier de Martil-Alila et contribution à l'élaboration de cartes de risque, Tétouan, Thèse de Doctorat, 2007.

f) Analyse de l'eau :

Nous avons effectué un relevé au niveau de deux puits de la zone. Ils ont été analysés par le laboratoire d'Amendis. Les résultats sont graves: les eaux des puits, que les riverains utilisent, sont polluées par les eaux usées.

Caractéristiques physico-chimiques des puits

Paramètres mesurés	Puits 1	Puits 2
Température °C	13.1	12.7
PH	7.13	7.47
Conductivité uS/cm	979	1009
TAC °F	15	26
TH °F	25	22
Index permanganate mg/l	0.24	0.15
NO2 - en mg/l	0.00	0.09
NO3 -	0.24	1.96
NH4 + mg/l	< 0.038	< 0.038
Les chlorures mg/l	190.29	147.68
Fe2 + mg/l	>>> 0.3	0.15
Turbidité NTU	69.6	2.90
Cu2 + mg/l	48	56

Paramètres bactériologiques

paramètres mesurés	Puits 1	Puits 2
Coliformes Totaux /100 ml	1600	90
Coliformes fécaux /100 ml	100	60
Germes totaux à 22 °C /1ml	116	23
Germes totaux à 37 °C /1ml	22	12

Les caractéristiques physico-chimiques sont normales sauf on constate qu'il y a un excès de fer

Pour les caractéristiques bactériologiques on constate qu'il y a présence des coliformes totaux et fécaux dans l'eau des deux puits.

la détection de coliformes fécaux dans l'eau doit faire sérieusement soupçonner une contamination d'origine fécale.

4 )Consommation en eau potable :

Secteurs de distribution en eau potable

Consommation d'Eau en m³ Année 2005

Secteur	Mois 1	Mois 2	Mois 3	Mois 4	Mois 5	Mois 6	Mois 7	Mois 8	Mois 9	Mois 10	Mois 11	Mois 12	TOTAL
	conso	conso	conso	conso	conso	conso	conso	conso	conso	conso	conso	conso
222	4046	4694	2775	5103	13232	26445	32153	37930	26385	5902	3980	3393	166038
223	4554	3347	2947	5518	9161	13329	23073	30549	22486	3508	3074	2220	123766
224	814	776	733	1220	1341	1669	3676	5984	4405	1697	1525	1385	25225
225	2097	1708	1800	2162	2987	3427	4454	7018	5641	2041	2061	1666	37062
226	141	120	129	103	218	271	343	422	452	85	90	181	2555
	11652	10645	8384	14106	26939	45141	63699	81903	59369	13233	10730	8845	354646

Consommation d'Eau en m³ Année 2006

Secteur	Mois 1	Mois 2	Mois 3	Mois 4	Mois 5	Mois 6	Mois 7	Mois 8	Mois 9	Mois 10	Mois 11	Mois 12	TOTAL
	conso	conso	conso	conso	conso	conso	conso	conso	conso	conso	conso	conso
222	3329	3367	3256	6355	8271	17108	32147	40304				5846	119983
223	3062	2309	2632	5808	5481	12264	25637	30715				17709	105617
224	1367	971	802	1148	1039	1174	4041	6088				843	17473
225	2207	1684	2106	2811	2859	6288	8098	9039				1707	36799
226	248	159	99	151	139	196	546	554				126	2218
	10213	8490	8895	16273	17789	37030	70469	86700	0	0	0	26231	282090

EVALUATION CONSOMMATION EN EAU POTABLE A CABO-NEGRO 2005/2006

G=N9ChM.UICNINM

100000 90000 80000 70000 60000 50000 40000 30000 20000 10000 0

CONSOMMATION D'EAU EN M3 ANNEE 2005 CONSOMMATION D'EAU EN M3 POUR 2006

Mois 1 Mois 2 Mois 3 Mois 4 Mois 5 Mois 6 Mois 7 Mois 8 Mois 9 Mois 10 Mois 11 Mois 12

Se cte Ur		Mois 1		Mois 2		Mois 3		Mois 4		Mois 5		Mois 6		Mois 7		Mois 8	Mois 9		Mois 10		Mois 11		Mois 12		TOT AL
		HABITA NT		HABITA NT		HABITA NT		HABITA NT		HABITA NT		HABITA NT		HABITA NT		HABITA NT	HABITA NT		HABITA NT		HABITA NT		HABITA NT
222 223 224 225 226		966		1241		663		1260		3161		6529		7682		9063	6514		1410		982		810		40281 30010 6117 9006 621
		1088		885		704		1362		2189		3291		5513		7299	5552		838		759		530
		195		205		175		301		320		412		878		1430	1088		405		377		331
		501		452		430		534		714		846		1064		1677	1393		488		509		398
		34		32		31		25		52		67		82		101	112		20		22		43
		2784		2815		2003		3482		6436		11145		15219		19570	14659		3161		2649		2112		86035
Se cte ur	Mois 1		Mois 2		Mois 3		Mois 4		Mois 5		Mois 6		Mois 7		Mois 8			Mois 9		Mois 10		Mois 11		Mois 12		TOT AL
	HABITA NT		HABITA NT		HABITA NT		HABITA NT		HABITA NT		HABITA NT		HABITA NT		HABITA NT			HABITA NT		HABITA NT		HABITA NT		HABITA NT
222 223 224 225 226	814		890		778		1569		1976		4224		7681		9630									1396		28958 27173 3976 7405 534
	762		626		654		1463		1365		3601		6680		7744									4278
	302		244		178		261		227		258		940		1406									160
	521		441		490		686		647		1010		1405		1803									402
	59		42		23		37		33		48		130		132									30
	2458		2243		2123		4016		4248		9141		16836		20715			0		0		0		6266		68046

EVALUATION DES HABITANTS A CABO-NEGRO POUR 2005/2006

25000

20000
15000
10000
5000
0

NOMBRE D'HABITANT A CABO-NEGRO EN 2005 SUITE AU CONSOMMATION D'EAU

NOMBRE D'HABITANTS A CABO-NEGRO EN 2006 SUITE AU CONSOMMATION D'EAU

Mois 1 Mois 2 Mois 3 Mois 4 Mois 5 Mois 6 Mois 7 Mois 8 Mois 9 Mois 10 Mois 11 Mois 12

5) Schéma directeur de l'assainissement

La société Amendis a établi un schéma directeur de l'assainissement de la région de Tétouan, qui permet de définir les ouvrages nécessaires pour intercepter et traiter les eaux usées. Ce document prévoit également de protéger les milieux récepteurs contre les rejets sauvages des eaux usées.

Pour la zone objet de notre étude, la solution proposée consiste à construire un réseau d'assainissement des eaux usées puis de le raccorder à la conduite provenant de la ville de M'diq vers la station de traitement.

TROISIEME PARTIE

PERSPECTIVES ET PROPOSITION

I. PROJECTION DE LA POPULATION

Dans le but de réaliser et de dimensionner un réseau d'assainissement, il est impératif de connaître le débit des eaux usées de la zone. Pour cela, il est nécessaire de calculer la consommation en eau potable de la dite zone.

Pour déterminer la consommation en eau potable, il est important d'estimer la population de la zone en se basant sur les dispositions du schéma directeur d'aménagement urbain du littoral. Voir tableau et plan

La population a été estimée sur la base de la taille des ménages (6 personnes par ménage). Pour l'hôtel et en tenant compte du personnel de gestion le nombre est pris à 3 par chambres. Voir tableau données démographiques
