A. Réseau arborescent (radial)
Le réseau radial est la forme de réseau la plus
simple. C'est une structure unifilaire arborescente. Les lignes partent d'un
point central (poste de transformation) pour se séparer en plusieurs
ramifications à la manière des branches d'un arbre. Cette
structure concerne les réseaux aériens. On distingue deux types
d'alimentation :
? Alimentation en antenne ;
? Alimentation en coupure d'artère
9
Figure 1.2: Réseau arborescent (radial)
a) Réseau bouclé
Lorsque la densité de charge augmente, on tend, surtout
dans les réseaux à moyenne tension mais aussi dans les
réseaux à basse tension, vers un maillage partiel par la
formation de boucles. Tous les accès de la boucle sont alors
alimentés par deux lignes, ce qui augmente la sécurité de
service. Cette structure est utilisée dans les réseaux
aériens.
G
A
B
E D
C
H

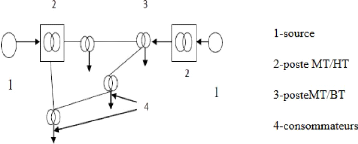

Figure 1.3: Réseau bouclé
b) Réseau de répartition
Les réseaux des repartions assurent la liaison entre le
réseau de transport et les réseaux de Distribution. Ils
comportent des lignes à haute tension (45KV, 90KV) ces réseaux
doivent être particulièrement faible ; ils doivent assurer
l'alimentation permanente des zones des consommations importante (usines,
hôpitaux....) les réseaux de répartition ont la photologie
d'un réseau bouclé ; leurs mailles sont beaucoup plus
serrées que celle du réseau de transport L'énergie y est
injectée essentiellement par les réseaux de transport via le
transformateur, mais
10
également par les centrales électriques de moyennes
puissances inferieur à 100mW environ. Les réseaux des repartions
sont distribués de manière assez homogène sur le
territoire d'une région.
c) Réseau de distribution [4]
Les réseaux de distribution sont des réseaux
à structure radial, ce qui veut dire qu'il n'y a qu'une seule ligne
entre deux noeuds nous distinguons dans ces réseaux deux unités
principales qui sont la liaison et les postes de transformations qui servent
à alimenter les clients.

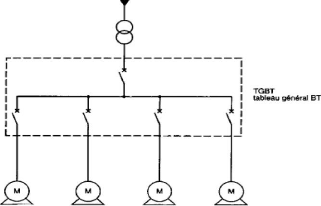

Figure 1.4: Distribution radial pure (en peigne) [1] I.4
Les Postes électrique
1.4.1 Définition
C'est une installation utilisée dans la distribution
d'électricité pour acheminer L'énergie électrique
à partir d'une source de production comme une centrale électrique
vers les consommateurs finaux tels que les entreprises le foyer et
l'infrastructure publique. Ils sont équipés des transformateurs
qui permettent de modifier le niveau de tension d'électricité qui
transporter sur une longue distance à travers[6A]
I.4.2 Fonctions des postes
Dans les réseaux, les postes ont pour fonction en
particulier [6A]:
:
11
- D'élever ou diminuer la tension : La tension de
l'électricité fournie par le réseau est
modifiée par un ou plusieurs transformateurs placés
dans le poste de transformation.
- D'organiser (configurer) : la topologie des réseaux
c'est à dire l'affectation des lignes
à telles ou telles
barres (bus) et donc ouvrir, fermer les disjoncteurs /sectionneurs.
- De surveiller : c'est la fonction qui consiste à mesurer
le courant, la tension, les
puissances, enregistrer et traiter les alarmes
etc....
- De protéger : c'est la fonction de protection des
ouvrages (lignes, postes...) dans les
réseaux par les
disjoncteurs.
I.4.3 Constitution d'un poste
électrique
Selon la constitution le poste électrique se compose de
:
1. Appareillage de liaison : jeu de barres ou aboutissent les
raccordements aux centres, consommateurs et les producteurs
2. Appareillage de manoeuvre et de protection : les disjoncteurs
qui ouvrent ou ferment un circuit, suite à une manoeuvre d'exploitation
ou à un défaut imprévu dans le réseau
(contournement d'isolateur), mise à la terre d'une phase, par exemple ;
sectionneurs dont la principale fonction est d'assurer l'isolement du circuit
qu'il protège
3. Appareillage de régulation : transformateur a
réglage en charge-batterie de condensateur
4. Appareillage de conversion : surtout dans les sous-stations
des chemins de fer (redresseur)
5. Appareillage de mesure : transporteurs de potentiel et
intensité (T.P- T.I) appareil de mesure proprement dit et relais au
secondaire des transformateurs d'intensité et de potentiel de
6. Service auxiliaire BT, courant alternatif et courant contenu
: réseau alimente les moteurs de commande, la signalisation, les
verrouillages, le chauffage l'éclairage
|
