A. Types de Postes

Tous les réseaux sont reliés entre eux par des postes électriques. Nous distingue trois types

de postes électriques, suivant les fonctions qu'ils assurent [4A]:

- Les postes d'interconnexion;

- Les postes de transformation;

- Les postes mixtes.

12

1) Poste d'interconnexion : Ces postes reçoivent par l'intermédiaire des lignes HT, l'énergie produite qu'ils transforment en THT avant de la transférer vers un poste de répartition [A2].

2) Poste de répartition : Les lignes établies entre le poste de distribution et les postes basse tension urbains et ruraux, véhiculent les courants sous des tensions généralement comprises entre 5500 et 15000 V.

3) postes de transformation

Les postes de transformation d'un réseau électrique, permettant une liaison entre différent réseaux, soit avec une même tension ou à des tensions différentes. Ils permettent de pouvoir manoeuvrer, mettre en ou hors service un tel ou tel élément du réseau que l'on désire sans toutefois changer la configuration générale du réseau. [A2]

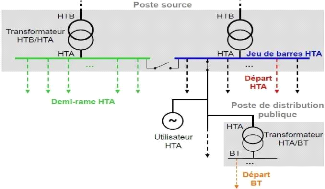

Figure 1.5: Schéma du poste de transformation de source

- Disjoncteurs;

- Sectionneurs;

- Interrupteurs;

- Parafoudre;

- Réactance d `arête;

- Sectionneurs de mise à la terre;

- Transformateur de tension et de courant.

13

a) Poste à un seul jeu de barre

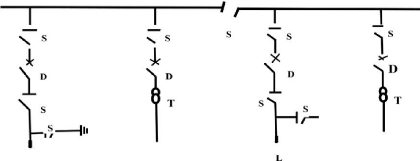

Figure 1.6: Poste à un seul jeu de barre, à un disjoncteur par départ, avec sectionnement

Légende :

D : disjoncteur

S : sectionneur

T : transformateur L : ligne

14

b) Poste à deux jeux de barres

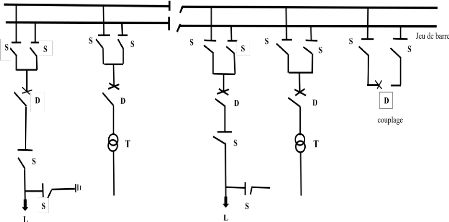

Figure 1.7: Poste a deux jeux de barre à un disjoncteur par départ, avec sectionnement

c) Poste à un jeu de barre simple avec sectionnement

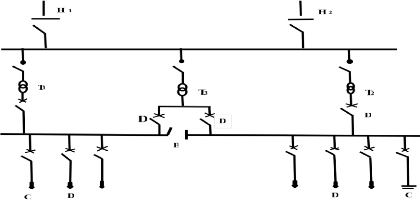

Figure 1.8: poste a un jeu de barre simple avec sectionnement: jeu de barre MT

Légende :

B : cellules de condensateur

15

C : départ MT

HT 1, HT 2 : Arrivé HT

T1, T2 : transformateur HT/MT

T3 : transformateur raccorder à une double attache

d) Poste sur support

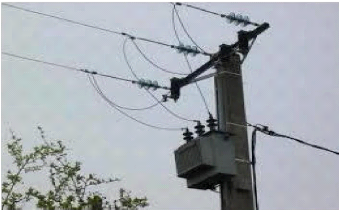

Figure 1.9: Poste de distribution sur support

Poste sur support est un poste de distribution de l'énergie électrique aux clients. Dans ce poste son emplacement se fait selon la puissance de transformateurs.

e) Poste cabiné (maçonné)

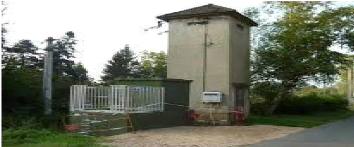

Figure 1.10: Poste de distribution cabiné

16

Poste cabiné (maçonné) est un poste de distribution de l'énergie électrique aux clients ou consommateurs de l'énergie électrique sont emplacement se fait selon la puissance du transformateur, ces postes cabiné sont plantés pour alimenter un grand nombre des populations.

I.5 Lignes Électriques

Les lignes électriques sont de moyen utilisé pour canaliser l'énergie électrique afin de faciliter le transport de cette énergie d'un point à un autre.

I.5.1 Rôle d'une ligne électrique

Les lignes électriques ont pour rôle de transporter d'électricité, permet de relier les centres de production (Centrales thermiques, centrales nucléaires etc...) Vers le niveau de distribution. I.5.2 Types des lignes électriques

Nous distinguons deux types de lignes électriques à savoir:

a) Ligne electrique aérienne;

b) Ligne electrique souterraine. a) Les lignes électriques aériennes 1) Constitution

Les lignes électriques aériennes sont constituées de conducteurs nus ou isolé porté par des isolateurs posés sur de ferrures fixés soit Aux murs où a des supports en bois en fer ou en fonction.

2) conducteur

Ils assurent la continuité électrique tout en supportant sans détérioration ni rupture les

contraintes extérieures auxquels ils sont soumis parmi ces contraintes, nous pouvons citer le vent,

la poussière, la Foudre. Les lignes électriques aériennes doivent avoir les propriétés suivantes :

? Une bonne conductibilité électrique

? Une bonne résistance à l'action chimique de l'atmosphère

? Une tension de rupture a la traction suffisante

? Un point spécifique Reduit

3) Les isolateurs

Ces sont de pièces en porcelaine, en verre ou en céramique qui permettent la fixation des conducteurs aux supporters assurant une isolation entre ces deux parties par leurs formes. Ils doivent avoir une résistance mécanique capable de supporter l'effort de traction des conducteurs leur poids et certaines contraintes dues à l'atmosphère etc.

17

On utilise des chaines d'isolation nommé isolateur de suspension pour le conducteur de

haute tension (ITT) et dont le nombre croît avec la valeur de tension. Le choix des isolateurs se

basse sur le paramètre ci- après :

- La tension nominale;

- La forme et la section des conducteurs - De contraintes mécaniques possible;

- Des coefficients de sécurité qui est le rapport de tension de contournement sous la

pluie et la tension de service.

Les isolateurs doivent présenter les caractéristiques suivantes :

- Un courant de fuite réduit;

- Une rigidité électrique suffisante pour tenir à la tension de service qu'il ne se produise ni

percement de l'isolateur, ni arc de contournement à sec sous la pluie Ils comprennent généralement

deux parties dont;

La partie isolante en verre ou porcelaine et la matière utilisé pour leur fabrication permet

de résister aux actions chimique et l'atmosphérique ainsi qu'aux actions température élevées ;

La partie métallique ou pièce métallique devras supporter les contraintes métallique et

thermiques.

4) Les supports

Les supports des lignes ont les variées du simple poteau en bois. Au tour métallique imposant des grandes lignes 220 et 400Kv. En passant par les poteaux en bois. Les poteaux tubulaires en acier ou en fer profilé, les pylônes sont destinés à soutenir les conducteurs et les ferrures et doivent être tel qu'ils puissent :

Résister aux efforts dus au poids de conducteurs ferrures Et surcharge accidentelle

5) Les armements

C'est la disposition des conducteurs par rapport au support. Les différents armements sont

:

- Armement en triangle : Il existe une dimension transversale plus réduite et permet donc d'obtenir plus facilement une bonne tenue support aux efforts de tension ;

- Armement en nappe : Ce type d'armement exige des supports Large mais élevé et donne une plus grande sécurité mécanique en cas de charge de givre ou oscillations verticale dans les conducteurs. Il permet d'installer deux câbles de gardes.

b. Lignes électriques souterraines

Souvent appelés câbles souterrains ces types de lignes sont en fuies dans le sol ou dans les caniveaux et sont fréquentèrent employées là où il est impossible d'installer un réseau aérien.

18

1. Constitution

Suivant le cas d'utilisation, on distingue les câbles multibrins pour Petites section et ceux pour les grosses sections.

- Les câbles multiconducteurs : Ils comprennent deux, trois ou quatre conducteurs isolés et groupés mécaniquement dans un revêtement (gaine, tresse, armure...) Le poudrage est l'élément : supplémentaire que l'on trouve sur ces genres de câbles. Il est réalisé en cordelettes de papier imprégné d'huile pour donner au câble une ronde.

- Les câbles ou fil série : Ils sont composés des éléments suivants :

V' Un conducteur généralement à une seule âme en cuivre recuit ;

V' Une couche d'isolant constituée soit par du papier imprégné d'huile soit par

polychlorure de vinil (PVC), soit par le polyéthylène réticule (PRC) ;

V' Une gaine de plomb (PB) constituant autour du conducteur isolé une protection
contre l'humidité ;

V' Un armement servant à la protection contre les chocs mécaniques ;

V' Une couche de juste asphaltée ou un papier pour protéger le câble contre la

corrosion

V' Une bonne conductivité électrique afin de réduire la perte d'énergie ;

Les modes de pose les plus couramment utilisés sont :

La pose des n caniveau, qui consiste à mettre les câbles dans les caniveaux en béton armé remplis de sables et main d'un couvercle. Cette pose est utilisée là où la durée d'ouverture de la tranchée n'est pas contraignante ;

- La pose en fourreau qui consiste à mettre les câbles dans de fourreau pre-integrés
dans les blocs de béton. Cette pose est utilisée pour les passages chaussés ou les zones à fort encombrement du sol

- La pose en mortier maigre, qui consiste à installer le câble directement dans un
mortier maigre

- (Uniquement pour le 63 et 90kv) cette technique se prête bien à la pose mécanique
qui est possible lorsque le sous-sol n'est pas encombré c'est à dire dans le zone rurales;

- Les poses en galeries souterraines c procédé est utilisée à la sortie de poste de
transformation urbains de plus, il existe une multitude de techniques adaptées aux franchissements d'obstacles, comme les routes, les cours d'eaux, le micro tunnel, les puits, le forage dirigé. Ces techniques restent néanmoins onéreuses et difficiles à mettre en cuivre.

19

? Les câbles souterrains sont déroulés par tronçon de 600(pour le 225kv) à 800m

(pour le 63 et 90kv) et sont raccordés entre eux par des jonctions installée dans des chambres de jonction souterraines.

Pour les lignes des 63 à 90kv, la mise à n souterrain est possible grâce aux progrès de techniques industrialisée de mise en souterraine. Les possibilités techniques actuelles ne permettent pas la mise en souterrain de lignes 400kv en alternatif sur une longue distance. La mise en souterraine génère des impacts environnementaux sur les milieux naturels, qui doivent être maîtrisés

La mise en souterraine peut présenter des contraintes d'exploitation. En effet en cas d'incident, la détection, l'identification et surtout l'intervention d'urgence pour préparer le câble souterrain peuvent exiger de délais importants. Cependant, les risques d'avarie sont nettement moins fréquents que pour les lignes aériennes. Les liaisons souterraines à haute tension et très haute tension ont des impacts sur l'environnement naturel. Leur réalisation nécessaire nécessite comme tout autre infracteur Souterrain, la mise en place de précaution adaptée aux particularités environnementales locales.

Il s'agit de minimiser les effets sur le sol et le sous-sol tel que les glissements de terrain, l'inondation ou encore les dégâts inhérents aux travaux (comme les travaux des pelleteuses) Les modes opératoires mise en oeuvre permettent une bonne reconstitution des sols après travaux par ailleurs, les passages d'un ouvrage aérien ou souterrain, en milieu forestier, gères des impacts environnementaux. En effet, la réalisation de ces ouvrages suppose en amont un élagage de l'espace situé en surface. Seule la repousse d'arbuste où arbre de petite taille est alors possible, ce qui entraîne une modification du paysage environnement.

Ce pendant ce nouveau Passage permet d'arrivée de la lumière dans un milieu boisé relativement sombre favorisent ainsi la biodiversité avec l'application de nombreuses variétés de fleurs (et arbustes) qui est un vecteur de développement de divers insectes de l'accroissement du nombre et de la richesse d'espèces. La mise en Souterrain d'ouvrage électrique présente aussi des impacts environnementaux qui doivent être maîtrisés.

De façon générale, la mise en souterrain entraîne un cout supplémentaire par a la technologie aérienne. Les ordres de grandeurs de réalisation réelles de chaque projet du niveau de tension, et égale la puissance de la puissance électrique de câbles.

20

I.8 Conclusion

Nous voici à la fin de notre premier chapitre qui a tourné sur les Généralités sur les réseaux et différentes définitions de concept de bases pour éviter toute ambiguïté. Des concepts à tout lecteur de ce travail de fin d'étude.

21
