II.1 Introduction
Avant d'apporter des modifications sur une étude bien
définie, il est important de présenter d'abord le poste existant,
c'est pourquoi ce chapitre va tourner autour des toutes les situations du poste
fermier d'une manière présentative.
II.2 Présentation du poste fermier II.2.1
Présentation géographique
Le poste fermier est situé dans la ville de Likasi,
commune de Likasi, précisément dans le quartier KAMATANDA sur la
route kamatanda
II.2.3Activités de ce quartier
Plusieurs activités s'exerçant dans ce quartier, il
s'agit de :
y' Eglises;
y' Ecoles;
y' Bars;
y' Bureautique;
y' Magasins;
y' Dispensaire
y' Atelier de soudure, de couture, menuiserie ;
y' Fermes;
II.2.4 Historique du poste fermier
Les poste fermier est une cabine bas de poteau sous enclos non
couvert il est alimenté par la cabine golf, à travers une ligne
aérienne qui est protéger par un disjoncteur MT LIKASI 4 est le
feeder qui le dessert la cabine golf installé en 1947-1948 d'abord avec
comme objectif de desservir les fermes situé dans le secteur de
KAMATANDA cette dernier alimentant plus de 3 fermes du secteur d'où
ressort le nom du poste fermier.
L'accroissement démographique qui a suscité la
création de plusieurs lotissements dans la secteur a fait accroitre la
demande en besoin de l'énergie électrique, chose qui a fait
croitre, installé du poste fermier de 10KVA, 100KVA, 160KVA, 250KVA ;
vers les années 2004 315KVA ; de 2005 à 2013 630KVA jusqu'en ce
jours
22
II.3 Présentation technique
II.3.1 Les caractéristiques du
transformateur
C'est un transformateur triphasé dont les
caractéristiques sont les suivantes : Puissance s : 630KVA
Tension Un : 6,6KV
Courant nominale MT : 55,11 A
Courant nominale BT : 909,33 A
Fréquence F : 50HZ
Couplage : Dyn 11
Ucc : 4,40%
Mode de refroidissement : ONAN

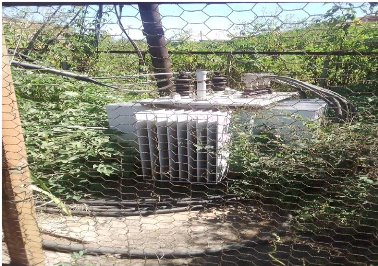

Figure 2.1: Image du transformateur du poste fermier
II.3.2 Caractéristique du disjoncteur basse
tension Type: magnéto thermique
23
Model: MARK ABB In: 1250 A Ir =720A Ue=690 V Ui=1000V Uimp= 8KV
Fréquence : 50HZ

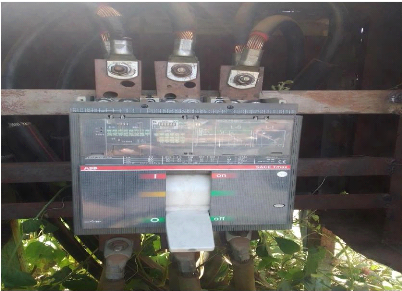

Figure 2.2: Le disjoncteur
? Jeux de barre
Dans tous les réseaux électriques, les jeux de
barres constituent un point d'alimentation des circuits et la
répartition de l'énergie électrique
24
II.3.3 Configuration du poste fernier

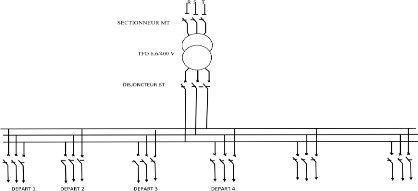

Figure 2.3: configuration du poste fermier Tableau 2.1:
Historique des pannes enregistrée sur le poste
|
Date
|
Types de défauts
|
|
04/01/2023
|
Fils neutre coupé au niveau du poste
|
|
05/01/2023
|
2 bretelles brulées dans la BSA
|
|
17/01/2023
|
Les fils coupés sur 3 endroits
|
|
19/01/2023
|
Très fortes chutes de tension au niveau de l'antenne
VODACOM
|
|
09/02/2023
|
1 bretelle brulée dans la BSA
|
|
11/02/2023
|
3 Phases en court-circuit dans la BSA
|
|
14/02/2023
|
3 Phases interrompues chez un abonné
|
|
17/02/2023
|
Poteaux inclinés à l'entrée de la ferme
kiwele et 3 phases en courtcircuit
|
|
21/02/2023
|
2 Phases en court-circuit
|
|
24/02/2023
|
3 fils interrompus chez un abonné
|
25
Problème rencontre au poste ferme
Le grand problème qu'on a eu a rencontré dans le
réseau de distribution basse tension du poste fermier qui cause
l'instabilité de l'énergie électrique aux consommateurs
sont ; les surcharges, le court-circuit et les chutes de tension, les
connexions électrique mal fixé,
|
