Chapitre 4

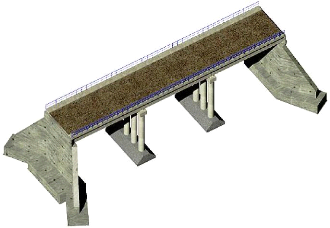

Figure 4.1 : Vue aérienne du pont
Le profil en travers du pont suit la disposition ci-contre :
? Largeur de la chaussée : 7.00 m (2 voies de
circulation). La chaussée est déversée en toit, à
2.5% de pente.
? 2 trottoirs de 1.15 m de largeur chacun,
équipés de garde-corps métalliques en encorbellements
latéraux, soit une largeur totale de 9.00 m.
Figure 4.2 : Trottoir équipé de garde-corps
Notre étude ne consiste pas en une
étude technique détaillée du pont, mais en une simulation
numérique de son tablier.
94 /176
Chapitre 4
4.3. Caractéristiques du Tablier
Le Tablier de longueur totale 50 m est constitué de :
? Une dalle sous chaussée ;
? Des nervures, associées à la dalle sous
chaussée, appelées
poutres ;
? Des entretoises solidaires des poutres et de la dalle sous
chaussée.
Figure 4.3 : Vue de dessus du tablier
Figure 4.4 : Vue de dessous du tablier
95 /176
Chapitre 4
4.3.1. Les poutres
Le pont comportera 4 poutres (40 cm x 150 cm), par
travée, espacées de 2.00 m chacune et un encorbellement de part
et d'autre de 75 cm.
Sur les 1ère et 3ème
travées, les poutres possèdent une longueur totale de
16.805 m et portent sur 16.48 m ; tandis que sur la travée du milieu,
elles possèdent une longueur totale de 16.27 m et portent sur 15.96
m.
Des joints de dilatations de 3 cm sont insérés
au début et à la fin de chaque travée.
4.3.2. Les entretoises
Les entretoises (30 cm x 140 cm) ont pour but de solidariser
les poutres entre elles. Elles reportent l'effet des charges sur les
différentes poutres.
La Longueur de chaque entretoise est 7.80m. Le nombre
d'entretoises de chaque travée sera de 2 avec un espacement entre nus
d'entretoise de 16.18 m.
4.3.3. La dalle sous chaussée
Une dalle en Béton Armé sera coulée sur
place. Il est supporté par un réseau de poutres et d'entretoise
qui le découpent en dalle de côté a et b avec :
? a=2.60 m et b=16.48 m sur les 1ère et
3ème travées ; ? a=2.60 m et b=16.27 m sur la
2ème travée.
La dalle possède une épaisseur ht= 20 cm.
96 /176
Chapitre 4
Figure 4.5. Vue en plan générale
Chapitre 4
97 /176
Figure 4.6 : Coupe longitudinale axiale
Chapitre 4
98 /176
Figure 4.7 : Coupe transversale du tablier
99 /176
Chapitre 4
4.4. Définition des charges et actions
appliquées à la structure 4.4.1. Charges permanentes
Elles résultent du poids propre :
? des éléments du tablier
- dalle sous chaussée ;
- entretoises ;
- poutres ;
? des revêtements du tablier :
- couche d'étanchéité (à
base d'asphalte) ;
- couche de roulement (béton bitumineux) ;
? des autres équipements portés par le tablier
:
- trottoir ;
- dispositifs de retenue.
Les poids propres des éléments du tablier sont
pris en compte directement lors de la modélisation dans le logiciel
Autodesk Robot SAP.
Les valeurs des autres charges permanentes peuvent être
estimées comme suit :
Equipements
|
ép(cm)
|
g
|
|
Étanchéité
|
2
|
0.44
|
KN/m2
|
Couche de roulement
|
10
|
2.5
|
|
31
|
7.75
|
|
-
|
0.5
|
KN/m
|
|
Tableau 4.1 : Charges permanentes
|
