IV.5.2. Détermination de point du fonctionnement
IV.5.2.1. Caractéristiques d'installations
Pour tracer notre courbe d'installation, nous exploitons la
relation d'équivalence existant entre le rapport des pertes de charge et
le rapport de débit. Sachant que pour une même conduite, les
pertes de charge sont proportionnelles au carré des débits.
La courbe d'installation est obtenue en faisant varier chaque
fois le débit par étranglement de la vanne. Elle est bien
donnée par la formule suivante
Hm= Hg+
· ??: le débit nominal de la pompe.
A l'aide de la table EXCEL nous obtenons les résultats
ci- dessous, à partir desquels nous pouvons tracer la courbe
caractéristique de l'installation d'exhaure.
Retenons à ce niveau que nous allons tracer notre
courbe de l'installation sur le même graphique de la courbe
caractéristique de pompes ayant la hauteur de refoulement maximale de
40,4 m. Le point de croisement de la courbe caractéristique de pompes et
la courbe de l'installation sera le point de fonctionnement.
Tableau
IV.3: donnant la courbe d'installation de la pompe et du
réseau
|
Q
|
Caractéristique Pompe
|
Caractéristique Réseau
|
|
0
|
180
|
40
|
|
90
|
200
|
41,00
|
|
180
|
200
|
44
|
|
270
|
190
|
49
|
|
360
|
180
|
55,3
|
|
450
|
160
|
65,47
|
|
540
|
130
|
76,68
|
|
630
|
100
|
89,92
|
|
720
|
60
|
105,2
|
|
810
|
30
|
122,5
|
Lepointdefonctionnementsurcetronçonestdonnésurlegraphiqueci-
après :

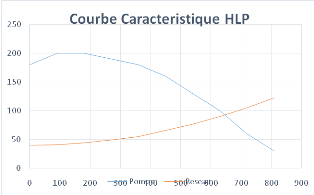

Figure
IV-1: Courbes caractéristiques de l'installation
d'exhaure au niveau 505 à 465
IV.5.3. Dimensionnement du circuit d'exhaure secondaire au
niveau 505L jusqu'au niveau 345
Nous allons illustrer les calculs de dimensionnement pour le
circuit d'exhaure du niveau 505 jusqu'au niveau 345avec 2
pompes HLP. Nous présenterons les résultats de
dimensionnement du circuit sous forme d'un tableau obtenu dans un tableur
EXCEL.
IV.5.3.1 Détermination du diamètre des
conduites
A noter que sur le puisard 21, le débit d'entrée
a dépassé celui pompé de 73m3/h, qui débordent, sur
ce nous proposons de remplacer la pompe HPL1 d'un débit de 200
m3/h par une pompe HPL d'un débit de 440 m3/h
Par la relation [IV.8], le diamètre de la conduite se
déduit comme suit :
Il existe des valeurs normalisées pour les
diamètres pour lesquels les valeurs obtenues après calcul doivent
être reportées (6'', 8'',10'',14'',18'',24'' et 32'').
Dans notre cas nous avons pris les diamètres
standardsutilisé à KAMOTO qui correspond à 18 pouces soit
0,457m.
IV.5.3.2Détermination de la hauteur
géométrique
Avec la hauteur géométrique (???? ou
?H) qui est donnée par la relation :
?H = Z2 - Z1
Avec :
· ??2 : Niveau 505;
· ??1 : Niveau 345.
On aura :
|
