IV.5.6. Détermination de point du fonctionnement
IV.5.6.1. Caractéristiques d'installations
Pour tracer notre courbe d'installation, nous exploitons la
relation d'équivalence existant entre le rapport des pertes de charge et
le rapport de débit. Sachant que pour une même conduite, les
pertes de charge sont proportionnelles au carré des débits.
La courbe d'installation est obtenue en faisant varier chaque
fois le débit par étranglement de la vanne. Elle est bien
donnée par la formule suivante
· ??: le débit nominal de la pompe.
A l'aide de la table excel nous obtenons les résultats
ci- dessous, à partir desquels nous pouvons tracer la courbe
caractéristique de l'installation d'exhaure.
Retenons que nous allons tracer notre courbe de l'installation
sur le même graphique de la courbe caractéristique de pompes ayant
la hauteur de refoulement maximale de 198,57 m. Le point de croisement de la
courbe caractéristique de pompes et la courbe de l'installation sera le
point de fonctionnement.
Tableau IV.6: Tableau
donnant la courbe d'installation de la pompe et du
réseau
|
Q
|
Caractéristique Pompe
|
Caractéristique Réseau
|
Rendement pompe
|
|
0
|
500
|
199
|
0
|
|
700
|
480
|
225,9929209
|
40
|
|
900
|
460
|
270,6138718
|
62
|
|
1100
|
440
|
337,2698601
|
74
|
|
1300
|
420
|
430,3678934
|
80
|
|
1500
|
400
|
554,3149792
|
79
|
|
1700
|
380
|
713,5181249
|
76
|
|
1900
|
360
|
912,384338
|
82
|
|
2100
|
340
|
1155,320626
|
75
|
Lepointdefonctionnementsurcetronçonestdonnésurlegraphiqueci-
après :

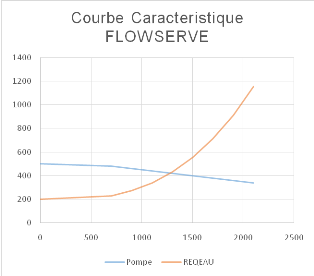

Figure
IV-3: Courbes caractéristiques de l'installation
d'exhaure au niveau 465 à 345
Tableau IV.7: Tableau
donnant la courbe d'installation de la pompe et du
réseau
|
Q
|
Caractéristique Pompe
|
Caractéristique Réseau
|
Rendement de la pompe
|
|
0
|
180
|
40
|
0
|
|
90
|
200
|
41,00
|
40
|
|
180
|
200
|
44
|
62
|
|
270
|
190
|
49
|
74
|
|
360
|
180
|
55,3
|
80
|
|
450
|
160
|
65,47
|
79
|
|
540
|
130
|
76,68
|
76
|
|
630
|
100
|
89,92
|
82
|
|
720
|
60
|
105,2
|
75
|
|
810
|
30
|
122,5
|
77
|
Lepointdefonctionnementsurcetronçonestdonnésurlegraphiqueci-
après :

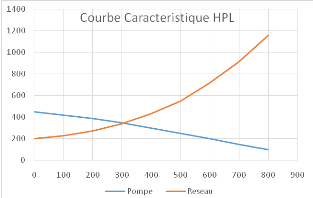

Figure IV-4: Courbes
caractéristiques de l'installation d'exhaure au niveau 465 à
345
IV.5.7. Dimensionnement du circuit d'exhaure primaire au
niveau 369 à la surface
IV.5.3.1 Détermination du diamètre des
conduites
Calcul du diamètre de la conduite :
· Q =1057 m 3/h
· V = 2,2 m/s
Calcul de la vitesse :
IV.5.7.2Détermination de la hauteur
géométrique
Avec
la hauteur géométrique (????ou ?H)
qui est donnée par la relation :
?H = Z2 - Z1
Avec :
· ??2 : Niveau 369 ;
· ??1 : Niveau 0.
Or
??2 = ?? et ??1 = ?? On aura :
Hg = 369 m
|
